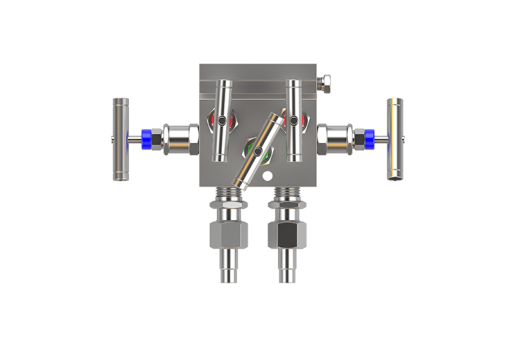

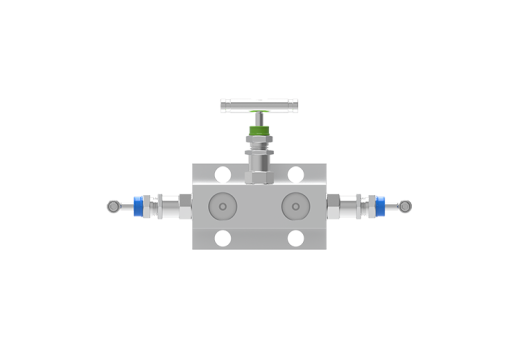

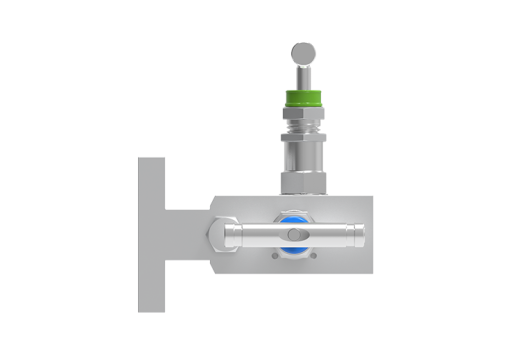

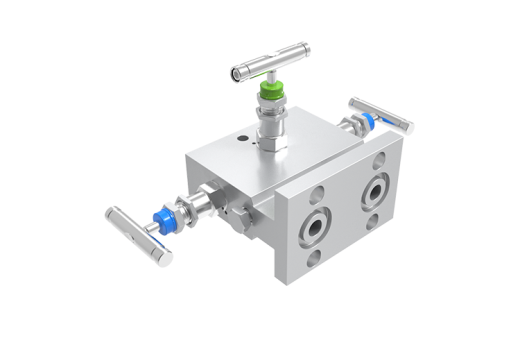

Вентильные блоки VM-3 И VM-5
ВЕНТИЛЬНЫЕ БЛОКИ VM-3 И VM-5
Вентили для монтажа с преобразователями разницы давлений.
Функционал: подключение к импульсной линии, обнуление при статическом или атмосферном давлении.
Пятиходовой вентильный блок также позволяет подключить калибратор для метрологического контроля преобразователя.
Блок оснащается фторопластовыми и графитовыми сальниками для работы при температуре выше 200 °C.

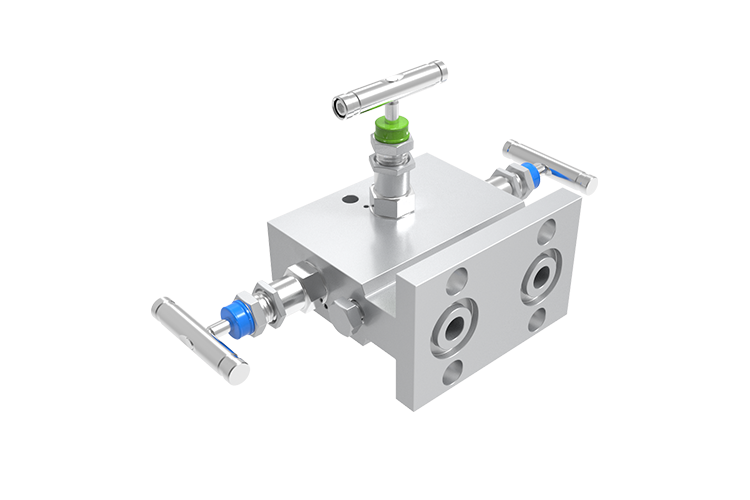

Вентильные блоки VM-3 И VM-5
ТЕХНИЧЕСКИЕ ДАННЫЕ
Максимальное давление 40 MПa (в соответствии с графиком)
Материал сальников вентилей фторопласт или графит
Материал корпуса H17N14M2 (316ss)
Масса: VM-3 - 1,8 кг, VM-5 - 2,54 кг
Присоединительные размеры:

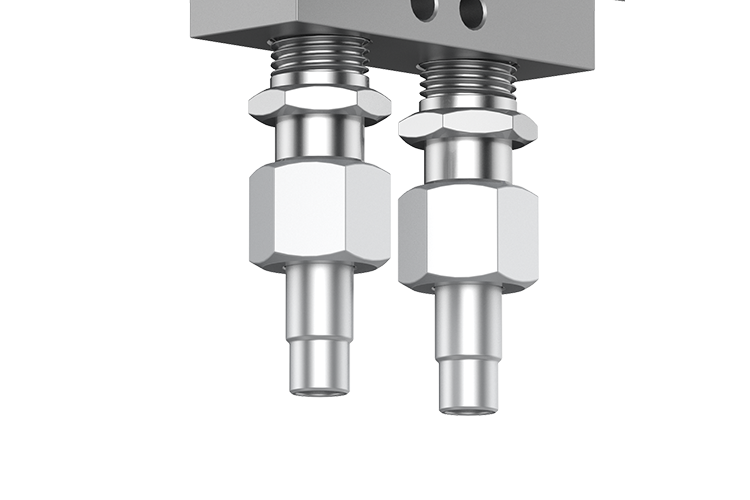

от стороны подвода импульса – два отверстия с внутр. резьбой ½ NPT
от преобразователя – межцентровое расстояние фланцевых выводов 54 мм
