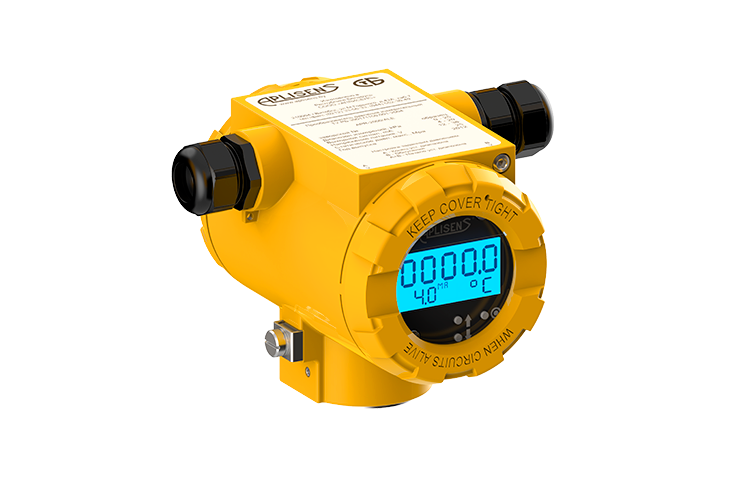

ПРЕОБРАЗОВАТЕЛИ ТЕМПЕРАТУРЫ ИЗМЕРИТЕЛЬНЫЕ LI-24/ALW
Модели LI-24/ALW предназначены для точного измерения и преобразования температуры в процессах, где необходима высокая точность и индикация показаний.
Они выдают сигналы 4-20 мА и цифровые сигналы HART.

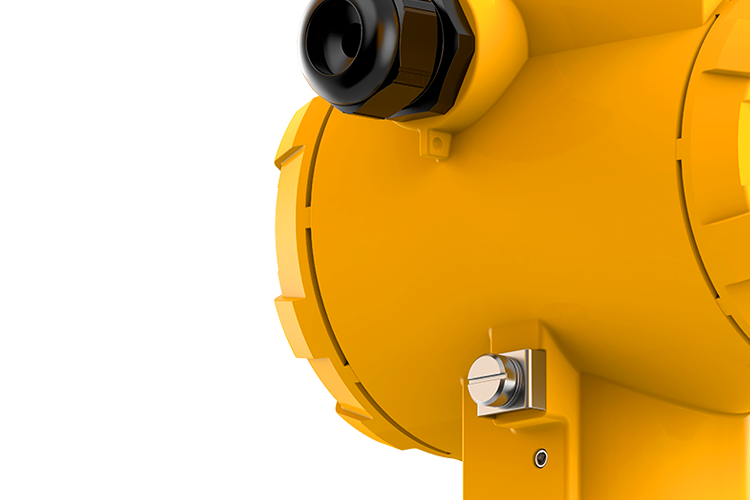

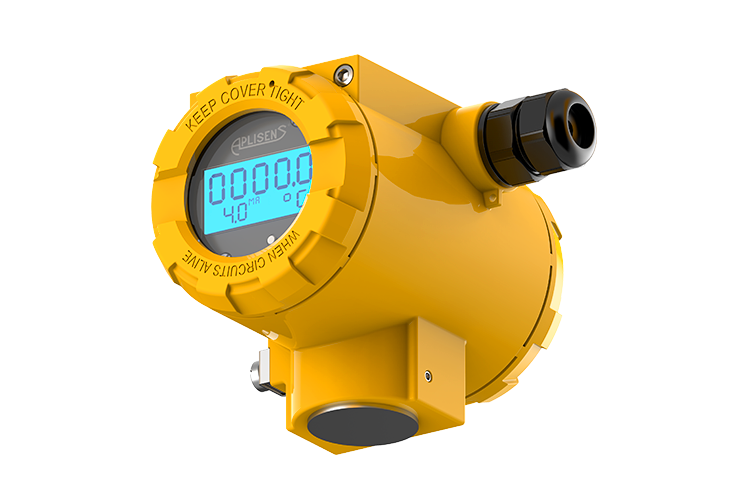

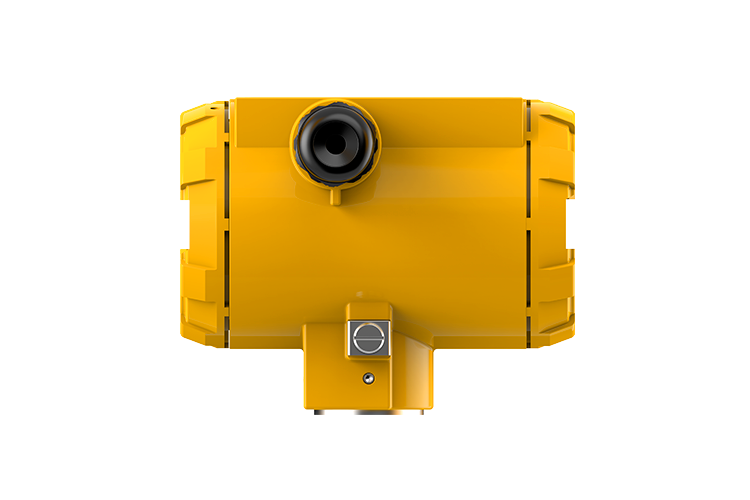

Алюминиевый корпус защищает преобразователь от внешних воздействий. Модель стандартно оснащена ЖК-индикатором, с возможностью плавного поворота на угол до 90° и рабочей температурой от (-40) °С до +85 °С.
Подключение осуществляется через гермовводы с различными степенями защиты. Также возможно использование штепсельного разъема DIN43650.
Преобразователи температуры измерительные LI-24/ALW предназначены для измерения и преобразования в унифицированный токовый сигнал, а также в цифровой сигнал на базе протокола HART, следующих типов входных сигналов:
- НСХ термометров сопротивления и термоэлектрических преобразователей;
- электрическое сопротивление;
- милливольтовые сигналы постоянного тока.
- Выходной сигнал: 4-20 мА;
- Возможность удаленной настройки преобразователя по протоколу HART;
- Напряжение питания: 8,5-36 В;
- Тип НСХ: Pt 10, Pt 50 Pt 100, Pt 200, Pt 500, Pt 1000, 10П, 50П, 100П, 500П, 50М, 100М, 100Н, Ом (2-х,3-х,4-х проводная схема подключения);
- Тип НСХ: R, S, В, J, E, T, K, N, L, мВ (2-х проводная схема подключения);
- Предел допускаемой основной погрешности: ±0,05%;
- Предел измерений от (-270)ºC до 1 800ºС;
- Взрывобезопасное исполнение с видом взрывозащиты «взрывонепроницаемая оболочка d» и видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia»;
- Сигнализация обрыва цепи: 3,8 мА; 23 мА;
- Гальваническая развязка цепей «вход/выход»;
- Цифровая обработка сигналов (фильтрация, линеаризация, компенсация);
- Компенсация влияния температуры окружающей среды на погрешность измерения;
- Контроль правильного подключения датчика и функционирования компонентов преобразователя;
- Преобразователь может быть подключен к датчикам непосредственно (датчики устанавливаются в корпусе преобразователя) или дистанционное соединение (датчики подключаются к преобразователю с помощью кабеля).
Для настройки преобразователей доступны 2 варианта:
- коммуникатор КАР-03;
- конвертер HART/USB (необходим ПК с ПО Raport, ПО поставляется в комплекте с конвертером), доступен как в проводном исполнении, так и беспроводном на базе протокола Bluetooth.
