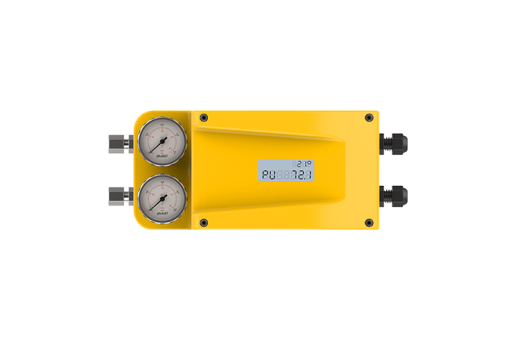

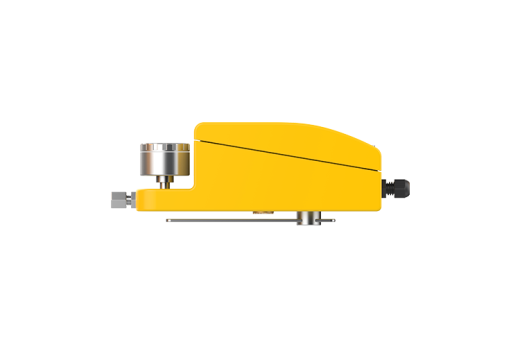

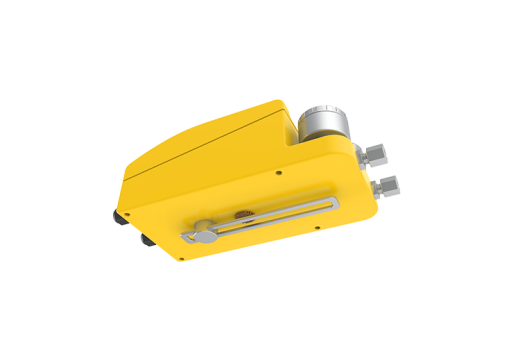

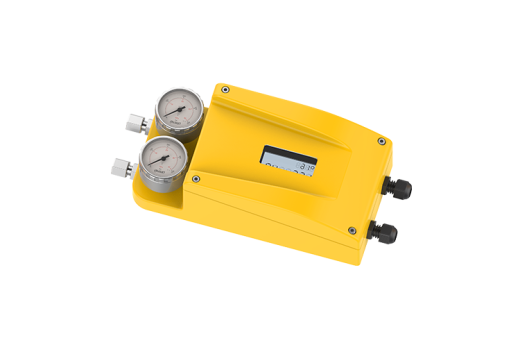

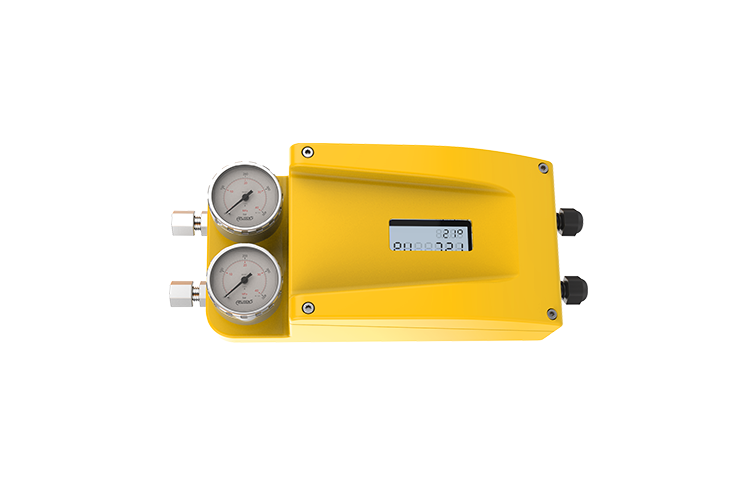

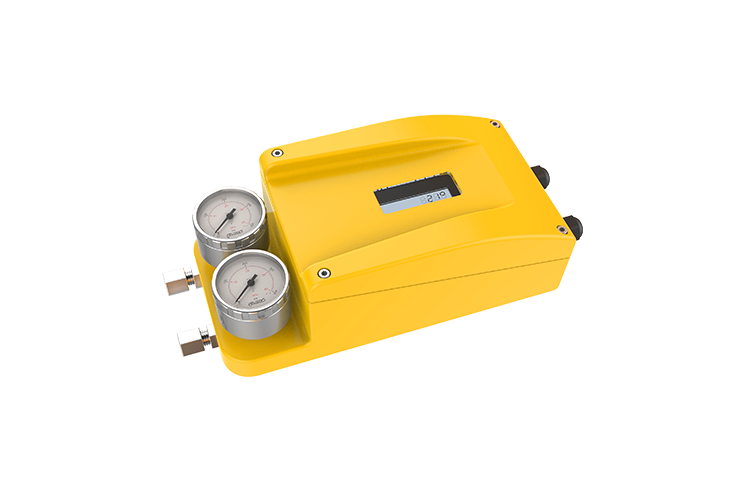

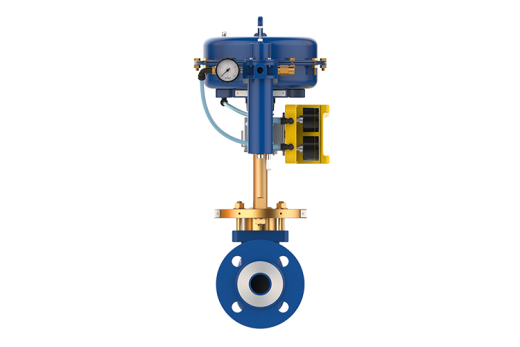

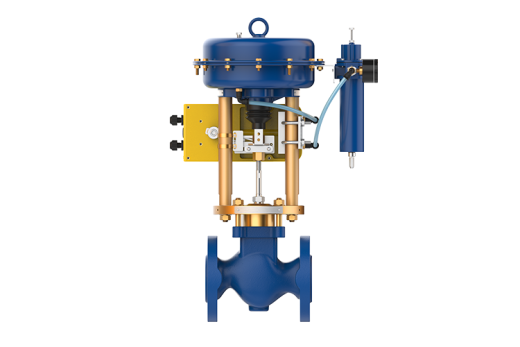

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ ПОЗИЦИОНЕР APIS-100
Позиционер APIS-100 предназначен для управления пневматическими клапанами с использованием аналогового сигнала от 4 до 20 мА в различных отраслях промышленности.

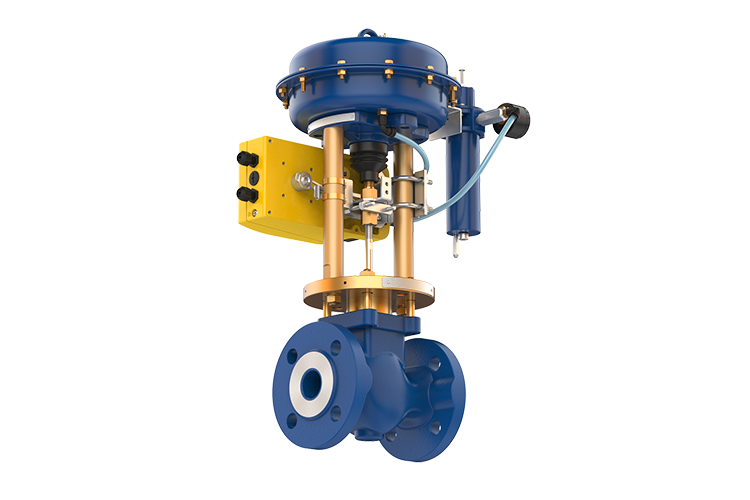

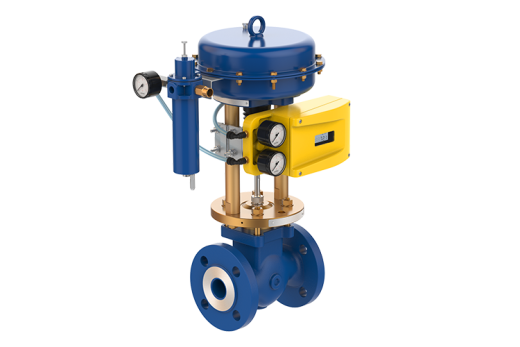

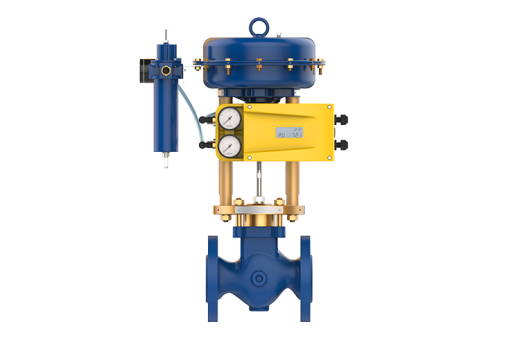

APIS-100 подходит для приводов прямого одностороннего действия, APIS-200 — для приводов двухстороннего действия, APIS-150 и APIS-250 — для одностороннего и двухстороннего действия поворотных приводов.
Для обратной связи системы управления имеется встроенный преобразователь положения клапана с пассивным токовым выходом, который гальванически отделен от цепи питания.
Позиционер позволяет программировать следующие параметры:
- статические и динамические характеристики внутреннего ПИД-регулятора;
- автоматическая настройка хода штока привода (0 – 100 % хода) для управляющего сигнала от 4 до 20 мА;
- полный ход штока при суженном управляющим сигнале, например, от 8 до 12 мА;
- частичный ход штока при полном управляющем сигнале (например, ход до 50 %);
- обратная входная характеристика, обратная характеристика выхода преобразователя положения клапана;
- переход на ручное управление;
- возврат к заводским настройкам.
Позиционер - это микропроцессорное интеллектуальное устройство: система непрерывно формирует управляющее воздействие на клапан в соответствии с выполненной конфигурацией, передает сигнал обратной связи на управляющее устройство, а также анализирует параметры собственной работы.
В общем виде функционирование контура управления выглядит следующим образом: разница значений (Δ) между заданной уставкой и реальной выходной величиной обрабатывается в управляющем устройстве (контроллере). В нем в соответствии с установленным алгоритмом вырабатывается токовый управляющий сигнал, подаваемый на регулятор (позиционер), в котором электрический сигнал преобразуется в пневматический для подачи на исполнительное устройство (клапан, задвижка). В итоге циклического выполнения операций значение Δ в правильно настроенной системе должно стремиться к нулю.
Электропневматический привод позиционера состоит из:
- Микропроцессорной системы;
- Память для конфигурации параметров позиционера;
- 3-кнопочной клавиатуры;
- Системных преобразователей: аналого-цифровых и цифро-аналоговых;
- Пневмоэлектреческого и электропневматического преобразователей;
- Преобразователь положения штока;
- Жидкокристаллического индикатора;
- МАНОМЕТРЫ;
- Двух кабельных вводов;
- Ввод для преобразователя перемещения движения штока привода для позиционеров с выносным монтажом.
Вышеуказанные элементы помимо электрических соединений расположены на печатной плате и после монтажа покрываются слоем силикона и лака.
