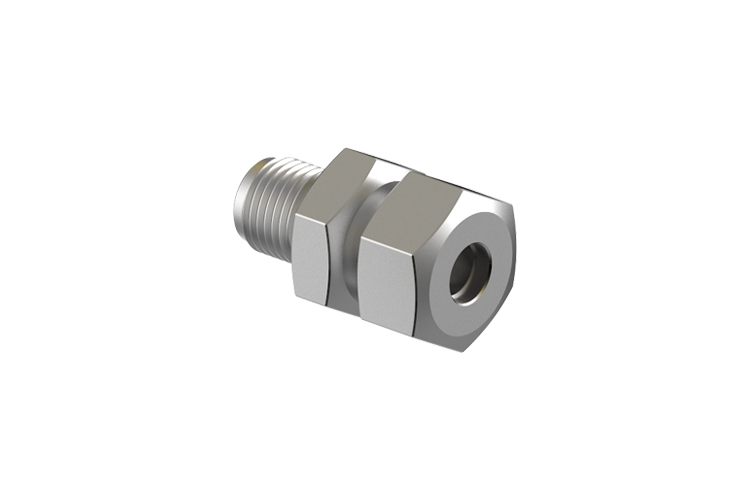

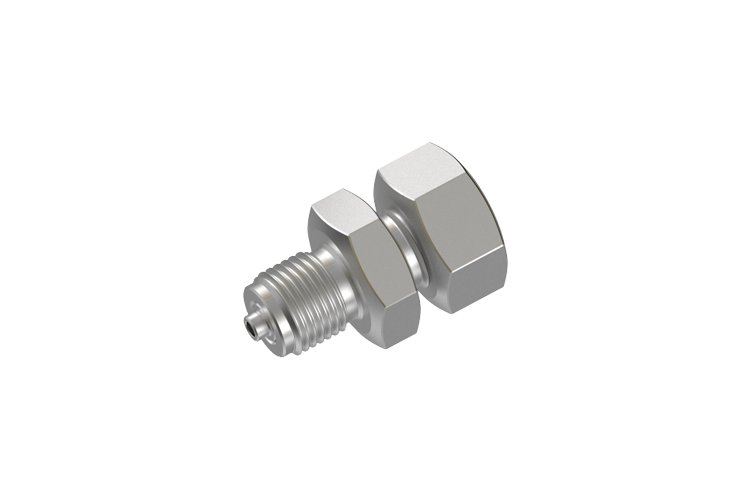

СОЕДИНЕНИЕ С ВРЕЗНЫМ КОЛЬЦОМ ВВЕРТНОЕ СВВ
Используется для соединений импульсных линий и регулирующей или иной трубопроводной арматуры, например, вентильных блоков.

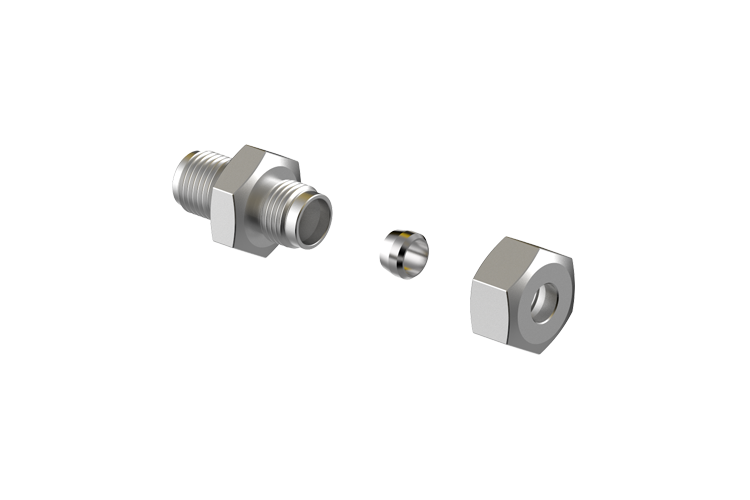

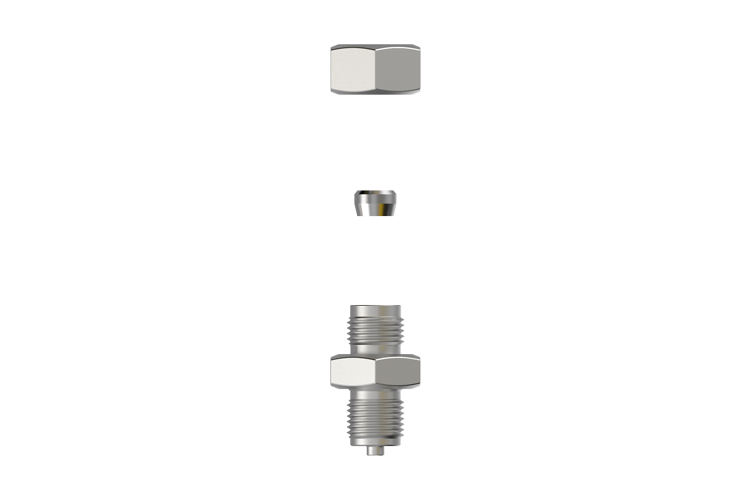

Уплотнение происходит так: стальное кольцо врезается в поверхность калиброванной трубы соответствующего диаметра, что гарантирует качественную герметизацию соединения и простой монтаж без сварки.
Обычно применяется для подвода импульсных линий к преобразователям, оснащенным вентильными блоками VM-3, VM-5 или VM-2-R.

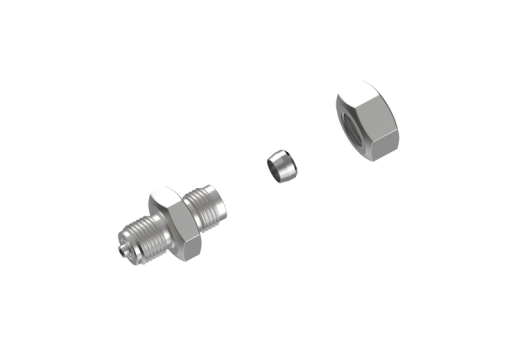

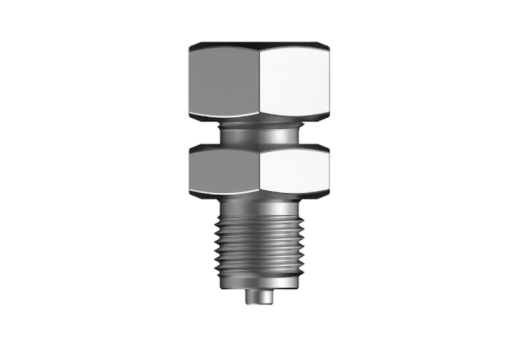

Соединение с врезным кольцом ввертное СВВ
Пример условного обозначения: СВВ-14/1/4NPT-m-S1, где:
- СВВ – тип соединения: с врезным кольцом ввертное;
- 14 – наружный диаметр калиброванной трубы, в мм;
- 1/4NPT-m – монтажная резьба, m – male (наружная);
- S1 – материал всех деталей (согласно таблице);
