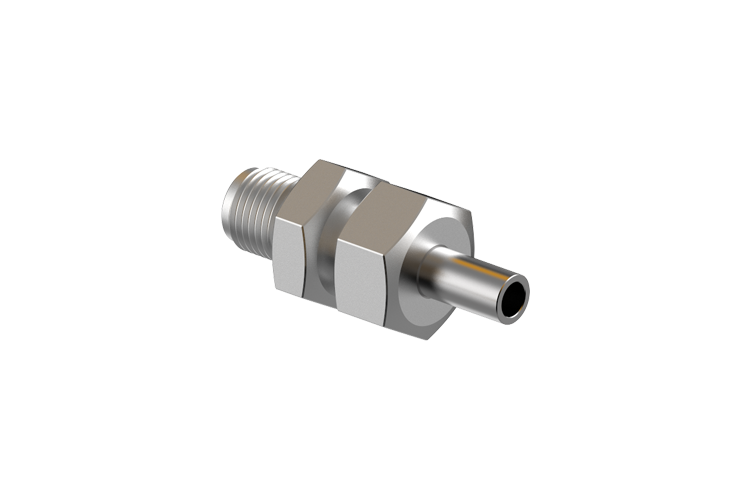

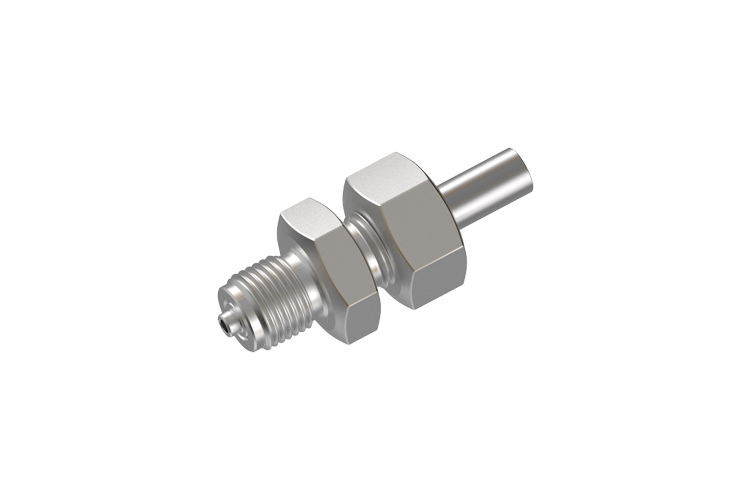

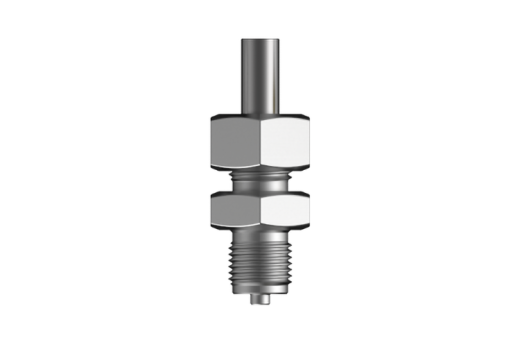

Соединение с шаровым ниппелем ввертное СШВ
СОЕДИНЕНИЕ С ШАРОВЫМ НИППЕЛЕМ ВВЕРТНОЕ СШВ
Используется для соединений импульсных линий и регулирующей или иной трубопроводной арматуры, например, вентильных блоков.

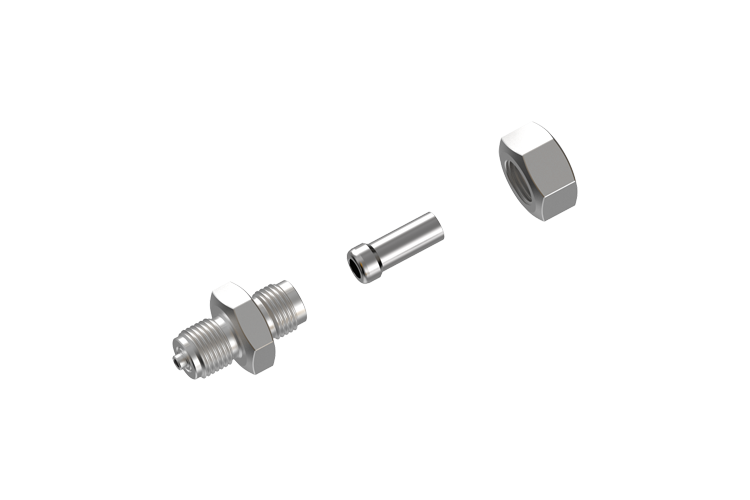

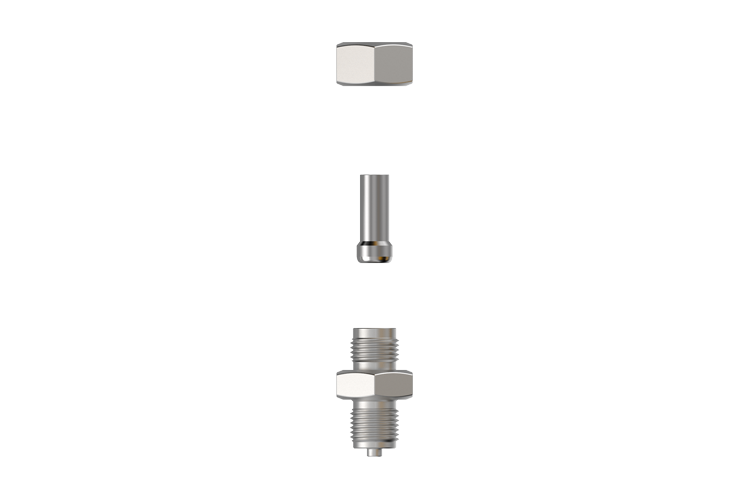

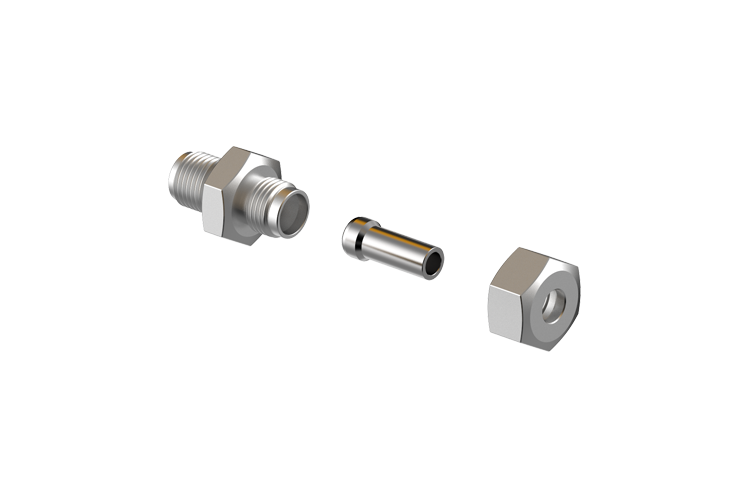

При монтаже ниппель затягивается накидной гайкой. Для уплотнения
шаровой ниппель прижимается ко внутреннему конусу посадочной поверхности.
Применяется для подвода импульсных линий к преобразователям, оснащенным вентильными блоками VM-3, VM-5 или VM-2-R.
Соединение с шаровым ниппелем ввертное СШВ
Пример условного обозначения: СШВ-12/1/2NPT-m-SO1, где:
- СШВ – тип соединения: с шаровым ниппелем ввертное;
- 12 – наружный диаметр ниппеля (подводимой импульсной линии), в мм;
- 1/2NPT-m – монтажная резьба, m – male (наружная);
- SO1 – материал ниппеля (согласно таблице).
