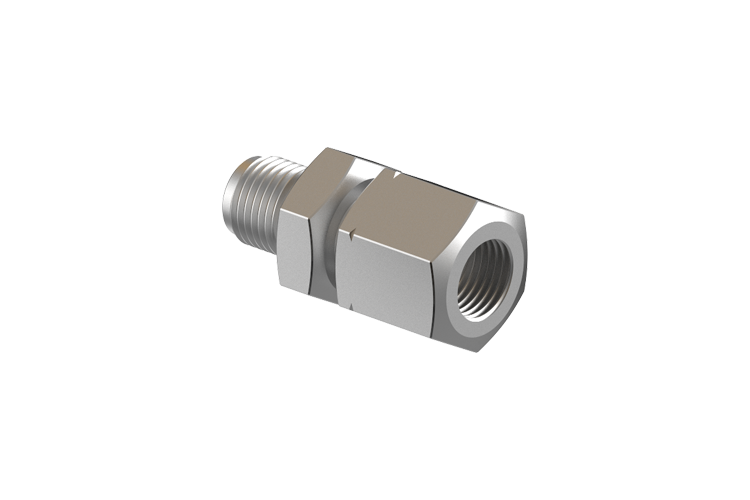

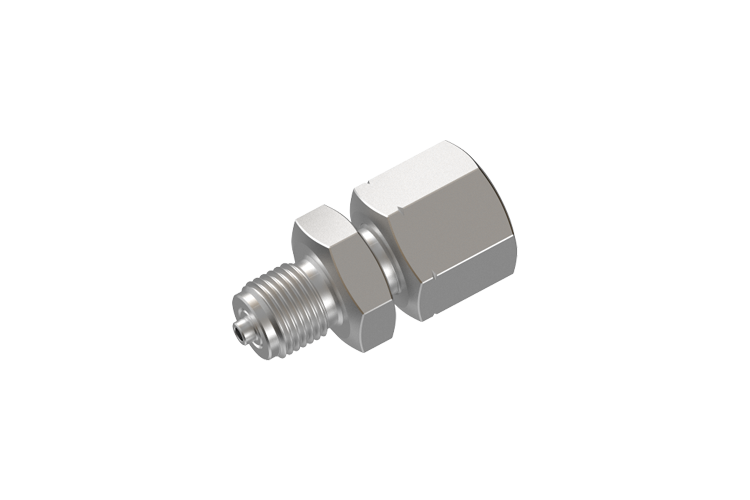

СОЕДИНЕНИЕ С НАТЯЖНОЙ МУФТОЙ ВВЕРТНОЕ СМВ
Используется для соединений в условиях, когда невозможно провернуть один элемент относительно другого — для стягивания применяется муфта с разнонаправленной резьбой.

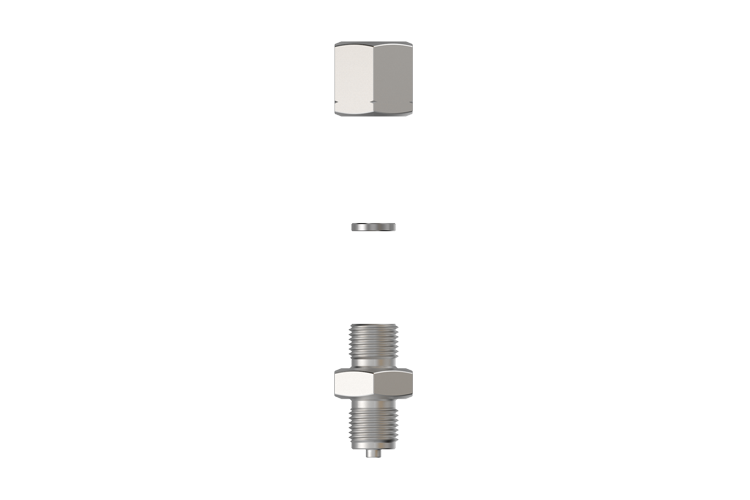

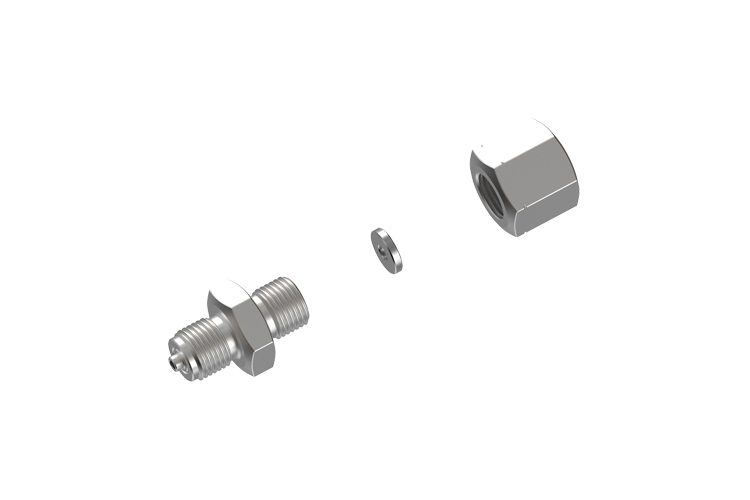

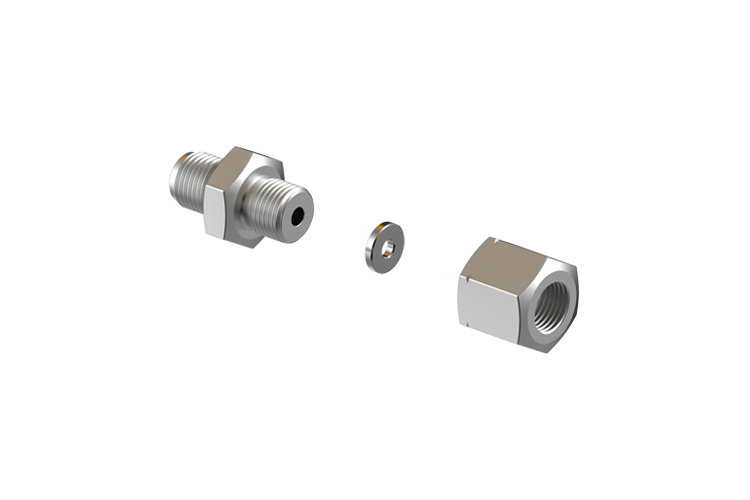

Уплотнение происходит за счет сдавливания медной или фторопластовой шайбы (в зависимости от подаваемого давления).

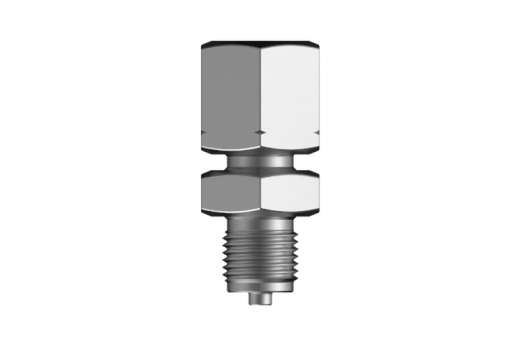

Соединение с натяжной муфтой ввертное СМВ
Пример условного обозначения: СМВ-М20х1,5-f/М20х1,5-m-S, где:
- СМВ – тип соединения: муфтовое, ввертное;
- М20х1,5-f – внутренняя резьба муфты;
- М20х1,5-m – монтажная резьба штуцера, m – male (наружная);
- S – материал (согласно таблице).
