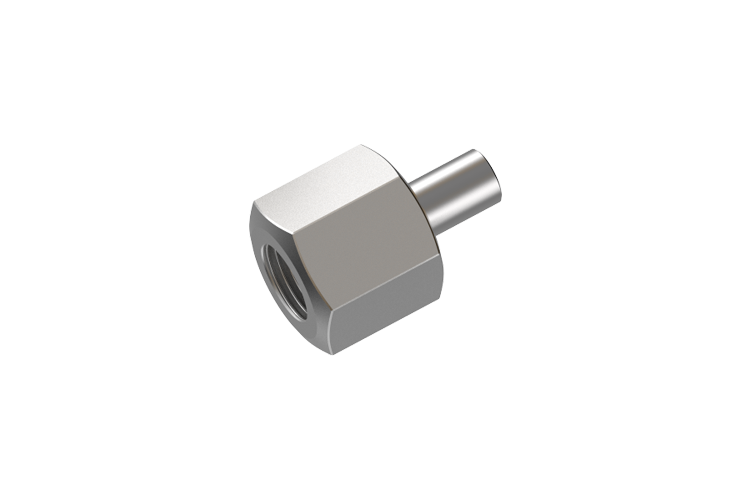

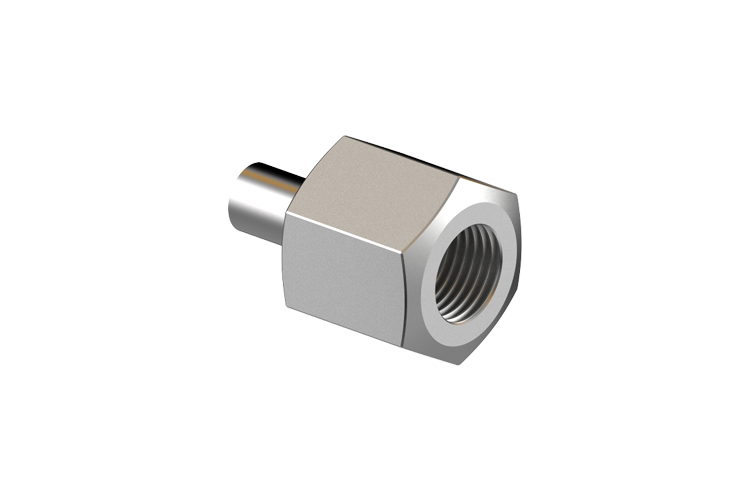

СОЕДИНЕНИЕ НИППЕЛЬНОЕ НАВЕРТНОЕ СНН
Соединение для создания точки отбора давления на трубопроводах.

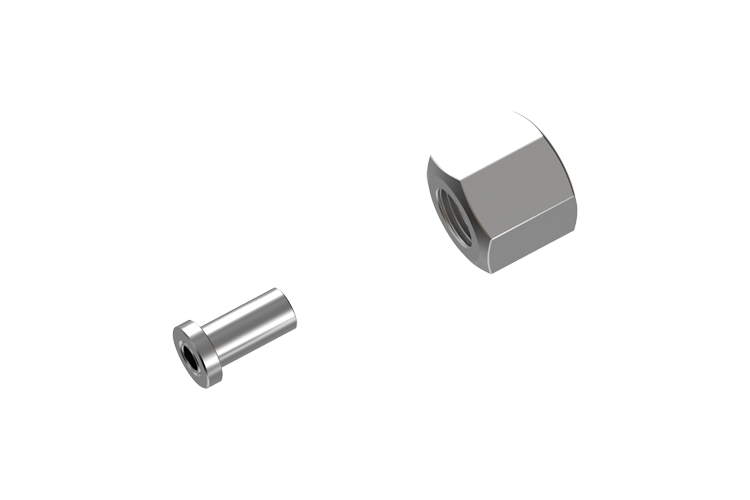

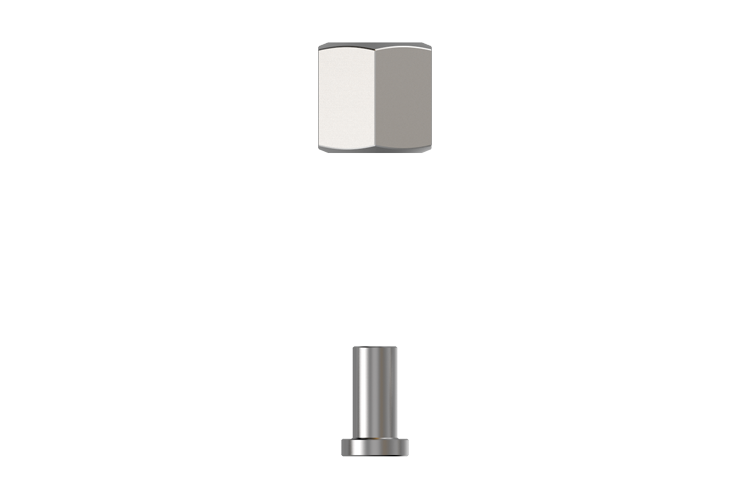

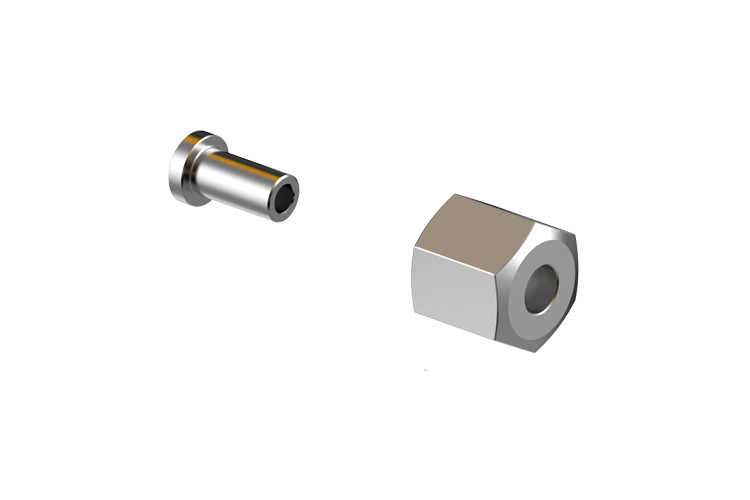

При монтаже ниппель затягивается накидной гайкой.
Уплотнение происходит при помощи медной или фторопластовой прокладки по плоской торцевой поверхности штуцеров типа М или Р, а также вентилей VM-1, VM-2 и VM-MO.

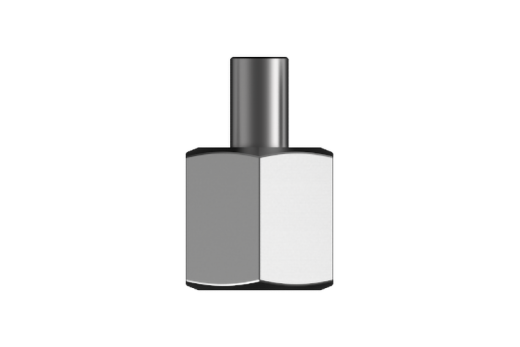

Соединение ниппельное навертное СНН
Пример условного обозначения: СНН-14/М20х1,5-f-S, где:
- СНН – соединение ниппельное навертное;
- 14 – наружный диаметр ниппеля (подводимой импульсной линии), в мм;
- М20х1,5-f – резьба накидной гайки, f – female (внутренняя);
- S – материал ниппеля (согласно таблице) – 12Х18Н10Т.
