ФЛАНЦЕВЫЕ РАЗДЕЛИТЕЛИ

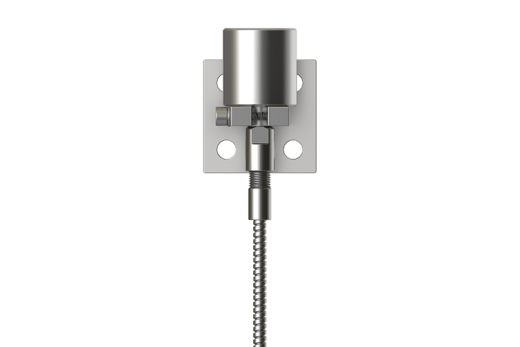

Фланцевые разделители включают в себя следующие типы: S-P и S-PK — плоские разделители, S-T и S-TK — цилиндрические разделители, S-Comp и S-CompK — компактные разделители.

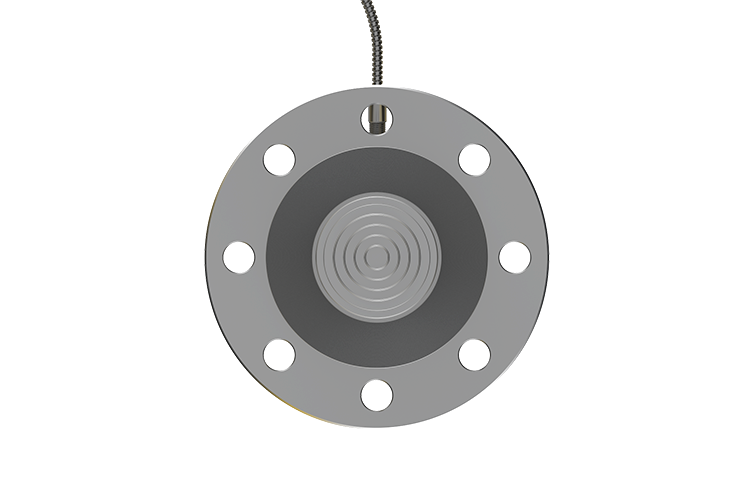

S-P и S-PK — используются для непосредственного или дистанционного соединения с преобразователями давления или манометрами. Они предназначены для изоляции приборов от экстремальных условий окружающей среды.

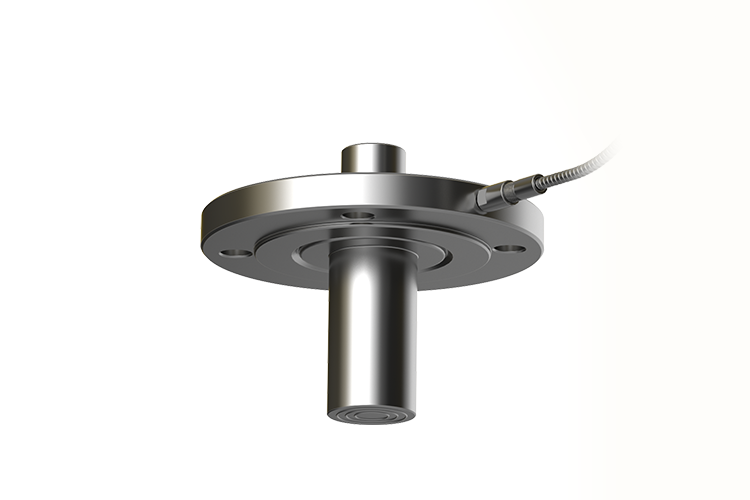

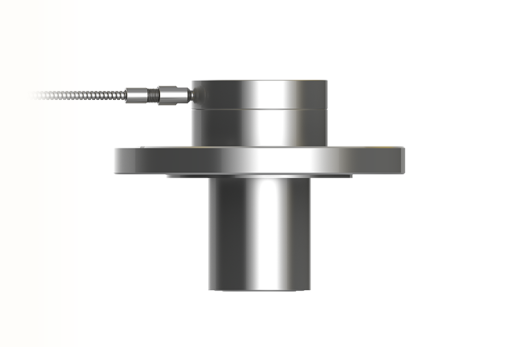

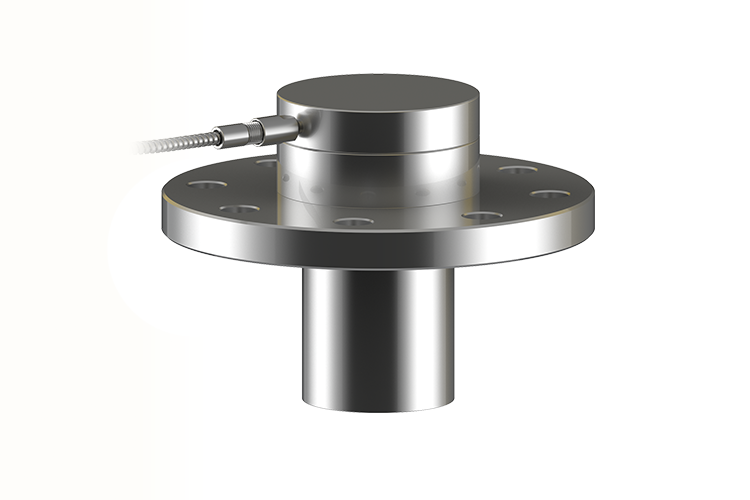

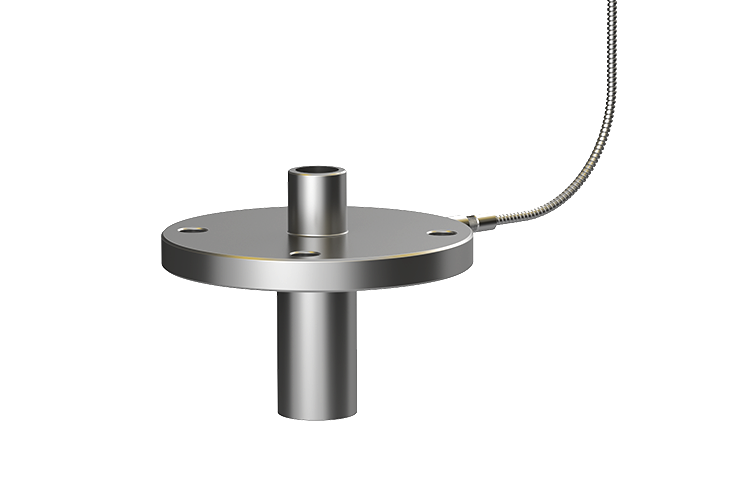

S-T и S-TK — применяются для измерения давления или уровня в многослойных резервуарах, где важно, чтобы мембрана находилась вблизи внутренней стенки резервуара.
Особенности S-P и S-PK:
- Доступные типоразмеры – DN50 PN40, DN80 PN40, DN100 PN40, А109;
- Минимальная ширина диапазона измерений – 10 кПа;
- Максимальное давление – 4 МПа (стандартное исполнение);
- Материал мембраны и фланца разделителя – 316L;
- Диапазон рабочих температур среды: (-40) -150°С для непосредственного соединения, (-40) -150°С или 150 - 310°С для дистанционного соединения, (-40) – 85°С для работы в диапазоне до (-100) кПа;
- Спец. исполнения: разделитель для давления до 10 Мпа; разделитель согласно норме ANSI; заполнение пищевым маслом; заполнение термостойким маслом дистанционного разделителя (температура измерения – до 400°С); исполнение NORD – для измерения процессов при низких температурах окружающей среды; разделитель DN50 по EN-1092 type B1 – без канавки; выведение капилляра в оси разделителя.

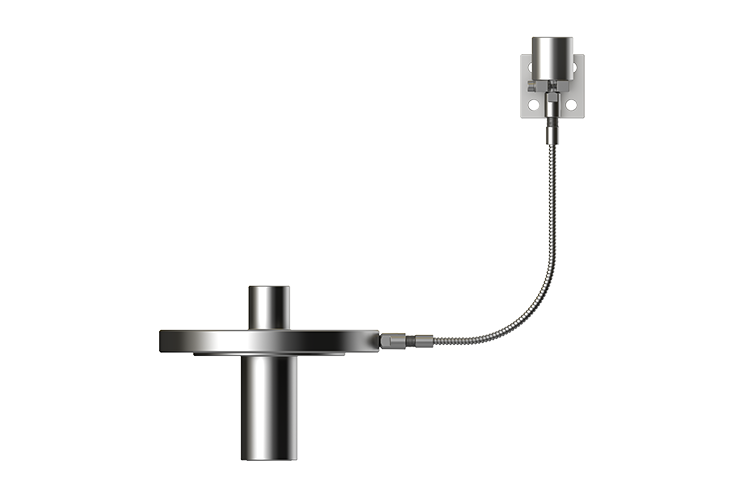

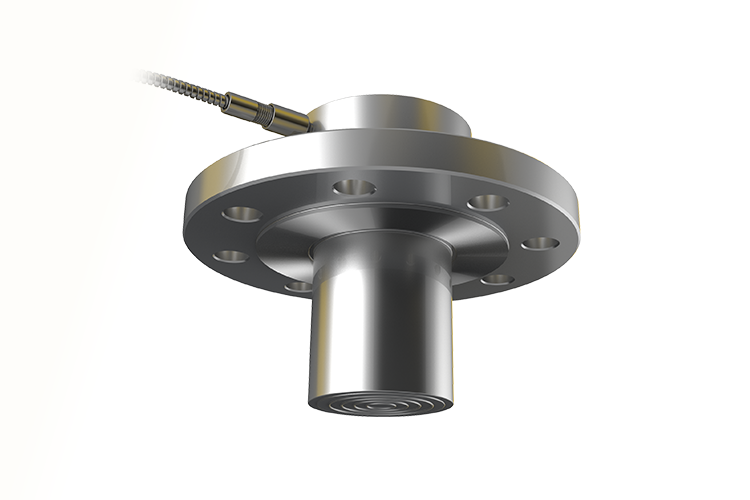

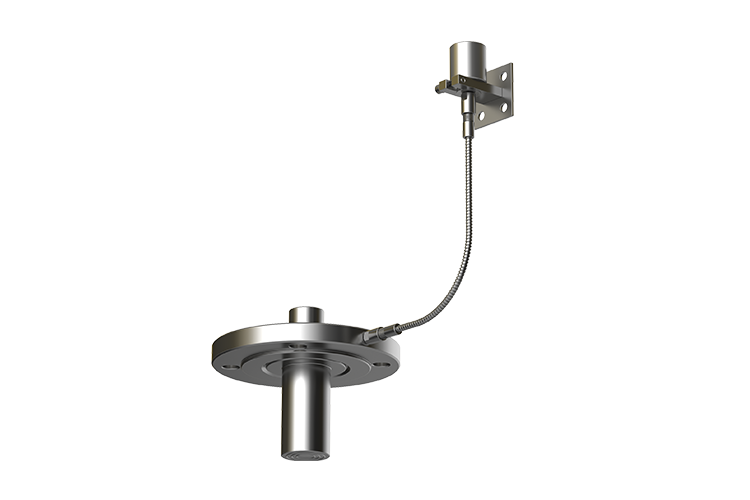

Особенности S-T и S-TK:
- Доступные типоразмеры – DN50 PN40, DN80 PN40, DN100 PN40, А109;
- Минимальная ширина диапазона измерений – 10 кПа;
- Максимальное давление – 4 МПа (стандартное исполнение);
- Материал мембраны, цилиндра и фланца разделителя – 316L;
- Диапазон рабочих температур среды: (-40) -150°С для непосредственного соединения, (-40) -150°С или 150 - 310°С для дистанционного соединения, (-40) – 85°С для работы в диапазоне до (-100) кПа;

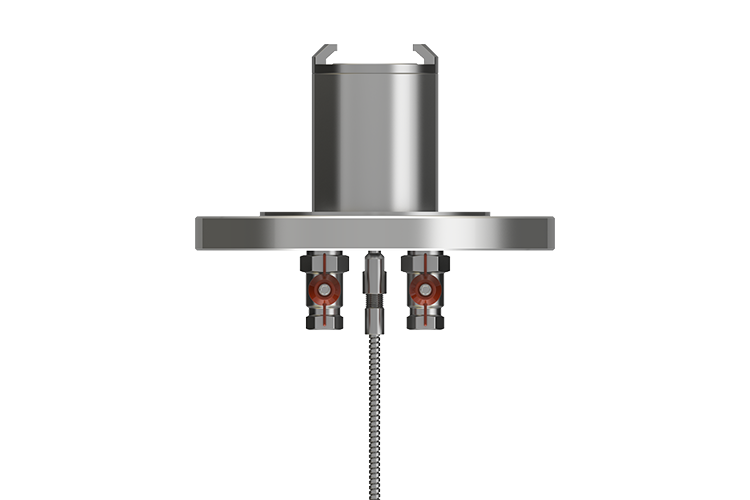

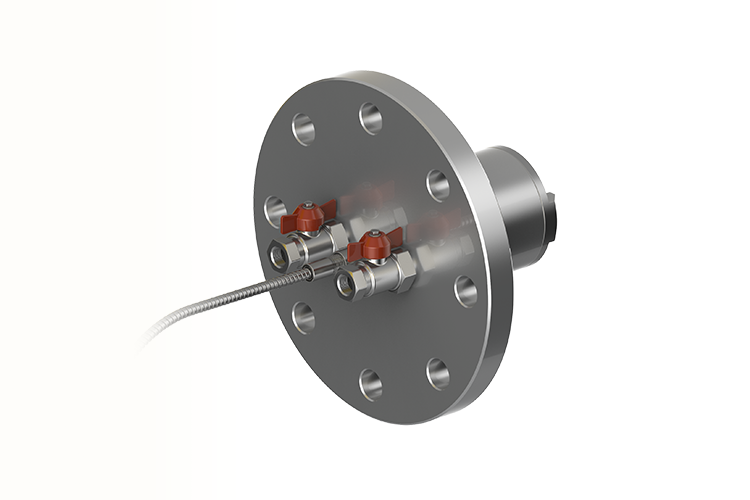

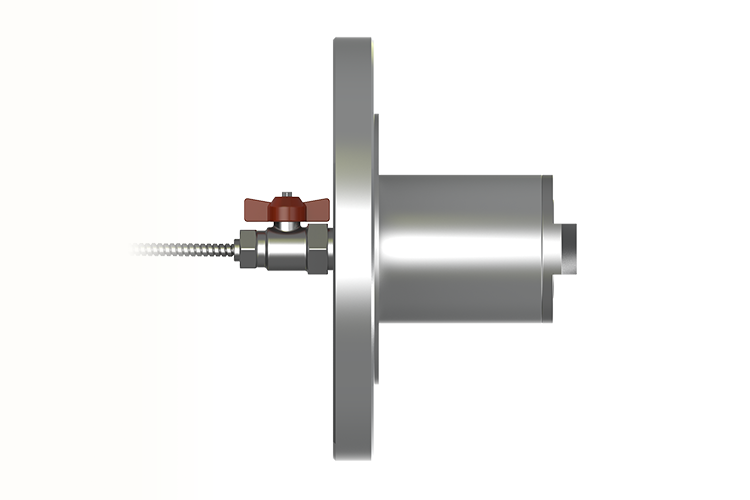

- Спец. исполнения: разделитель для давления до 10 Мпа; разделитель согласно норме ANSI; заполнение пищевым маслом; заполнение термостойким маслом дистанционного разделителя (температура измерения – до 400°С); исполнение NORD – для измерения процессов при низких температурах окружающей среды; исполнение S-TK-Wash – разделитель с системой промывания; разделитель DN50 по EN-1092 type B1 – без канавки; выведение капилляра в оси разделителя.
В случае использования разделителей, основным метрологическим вопросом является абсолютная температурная погрешность «нуля», связанная с влиянием теплового расширения манометрической жидкости, которая должна быть скомпенсирована чувствительностью разделительной мембраны. С целью уменьшения вышеуказанного влияния, полезным является:
- Использование более коротких капилляров, что уменьшает объем манометрической жидкости в системе;
- Использование больших DN, с целью повышения чувствительности мембран;
- Размещение капилляров таким образом, чтобы уменьшить изменение их температур.
