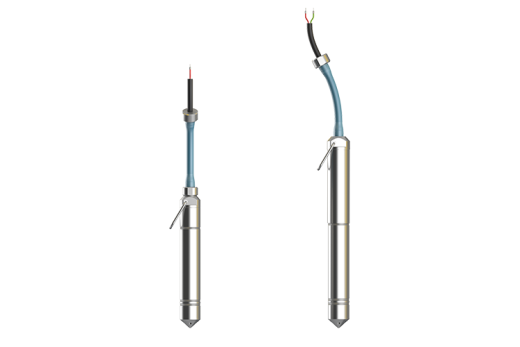

ДАТЧИКИ УРОВНЯ PC-SG-25, 25S И PC-SG-16

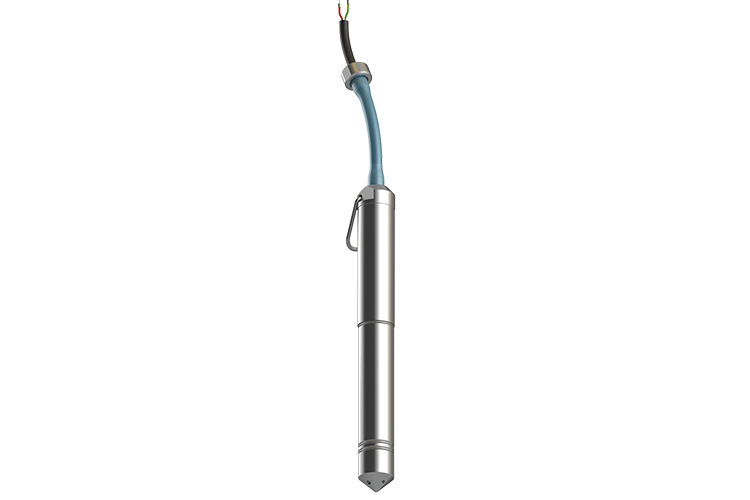

PC- SG- 25 – широко используемый прибор для измерения уровня жидкости в различных емкостях. Он подходит для измерений от 1 до 500 метров (от 10 кПа до 5,0 МПа) и поставляется с различными типами кабелей в зависимости от среды измерения.
PC-SG-25S предназначен для измерения уровня сильно загрязненной жидкости. С его помощью можно измерять уровень сточных вод в различных сооружениях. Диапазон измерений — от 2 до 20 метров (от 20 кПа до 200 кПа). Датчик поставляется с различными типами кабелей.
PC-SG-25/C — зонд с открытой мембраной, предназначенный для измерения уровня загрязненных сред в условиях с ограниченным пространством.

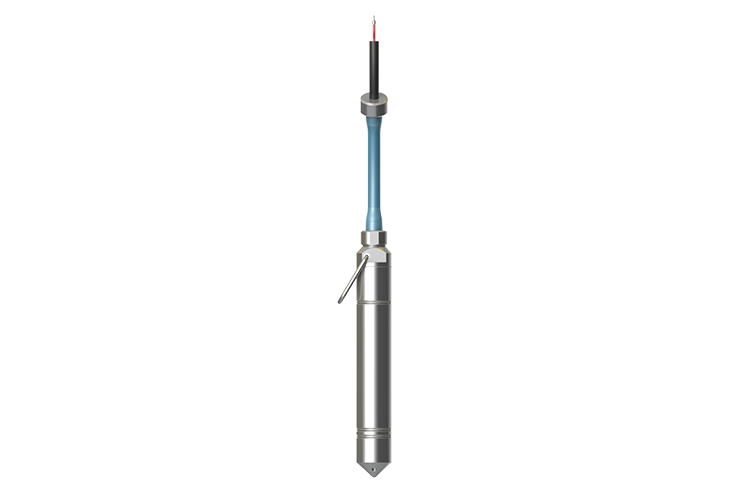

PC-SG-16 — специальный зонд с уменьшенным корпусом для использования в скважинах с ограниченным пространством. Диапазон измерений составляет от 10 до 100 метров (от 100 кПа до 1,0 МПа), он также поставляется с различными типами кабелей.
Измерение уровня осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны погруженного датчика и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле.
Особенности PC-SG-25
- Любая ширина диапазона измерений от (0 - 1) до (0 - 500) м H2O;
- Измерительный элемент – пьезорезистивная кремниевая монолитная структура;
- Интегрированная внутренняя схема защиты от перенапряжения;
- Искробезопасное исполнение 0ExiaIICT4/T5/T6 Ga X (спец. исполнение);
- Допустимая перегрузка – четырехкратный диапазон измерения;
- Материал корпуса – сталь 316L, материал мембраны – сплав hastelloy C276;
- Выходной сигнал – 4-20 мА или 0-5 мА или 0-10 В;
- Напряжение питания – 8-36 В, с исполнением Ex – 8-28 В, при вых. сигнале 0-10 В – 13-30 В.
- Ширина диапазона измерений от (0 - 2) до (0 - 20) м H2O;
- Измерительный элемент – пьезорезистивная кремниевая монолитная структура;
- Большая открытая мембрана с увеличенной толщиной;
- Интегрированная внутренняя схема защиты от перенапряжения;
- Искробезопасное исполнение 0ExiaIICT4/T5/T6 Ga X (спец. исполнение);
- Допустимая перегрузка – четырехкратный диапазон измерения;
- Материал корпуса и мембраны – сталь 316Lss;
- Материал мембраны – сплав hastelloy C276 (спец. исполнение);
- Выходной сигнал – 4-20 мА или 0-5 мА или 0-10 В;
- Напряжение питания – 8-36 В, с исполнением Ex – 8-28 В, при вых. сигнале 0-10 В – 13-30 В.
- Ширина диапазона измерений от (0 - 2) до (0 - 16) м H2O;
- Диаметр корпуса – 25 мм;
- Длина корпуса зонда – 130 мм;
- Открытая мембрана.
- Любая ширина диапазона измерений от (0 - 10) до (0 - 500) м H2O;
- Измерительный элемент – пьезорезистивная кремниевая монолитная структура;
- Интегрированная внутренняя схема защиты от перенапряжения;
- Допустимая перегрузка – двукратный диапазон измерения;
- Материал корпуса и мембраны – сталь 316L;
- Выходной сигнал – 4-20 мА;
- Напряжение питания – 8-36 В.
