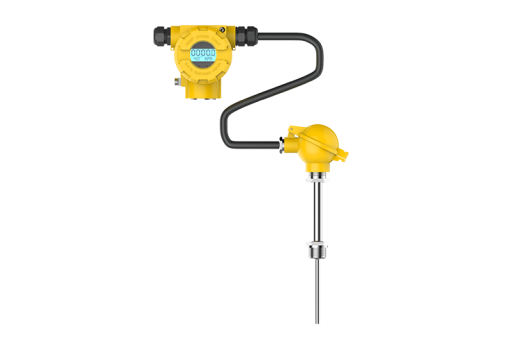

ПРЕОБРАЗОВАТЕЛИ ТЕМПЕРАТУРЫ CTR(CTU)/LI24-ALW
Устройства предназначены для точного измерения температуры в процессах, где необходима высокая точность и индикация показаний.
Они преобразуют сигнал с измерительного элемента в унифицированный токовый 4-20 мА и цифровые сигналы HART.
Корпус выполнен из алюминия, разделен на две секции для защиты электроники и может вращаться на 355°.
Устройства оснащены ЖК-индикатором с возможностью поворота на 90° и работают в диапазоне температур от -40°C до +85°C.
Подключение производится через сальниковые гермовводы или опционально через штепсельный разъем PD.

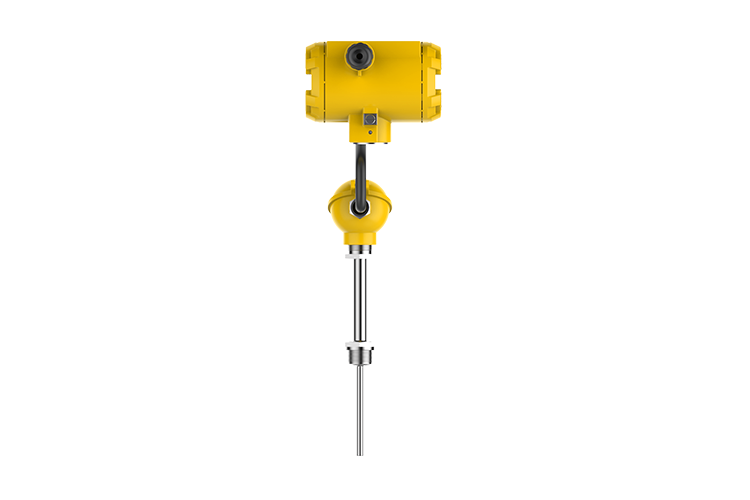

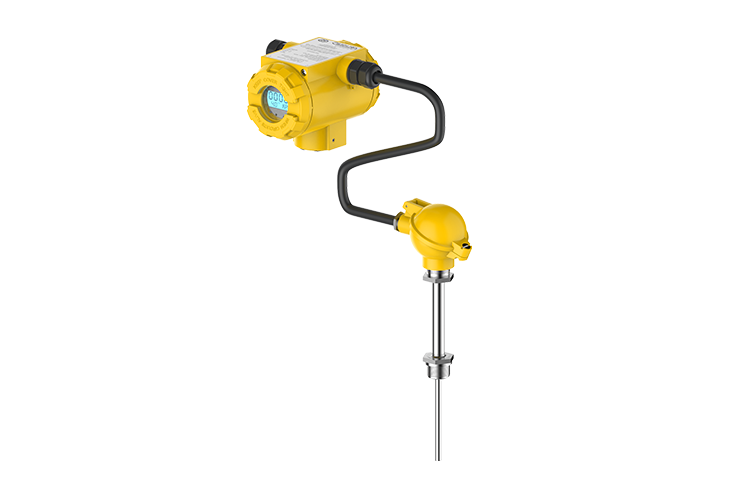

Исполнение CTR(CTU)/LI24-ALW представляет собой либо компактную систему «измерительная часть – преобразователь-индикатор», либо распределенную: измерительный модуль соединяется с модулем индикации при помощи кабеля.
Интеллектуальный преобразователь конфигурируется, как одно или двухканальный, и во втором случае позволяет измерять разность температур, среднюю температуру, а также минимум и максимум.
Конфигурация осуществляется посредством протокола HART при помощи ручного коммуникатора или конвертора с ПО на компьютере.
Кроме настройки типа датчика и диапазона измерений можно предустановить значение аварийного тока, демпфирование, линеаризацию и т.д.
Преобразователи LI-24ALW:
- Выходной сигнал: 4-20 мА;
- Возможность удаленной настройки преобразователя по протоколу HART;
- Напряжение питания: 8,5-36 В;
- Тип НСХ: Pt 10, Pt 50 Pt 100, Pt 200, Pt 500, Pt 1000, 10П, 50П, 100П, 500П, 50М, 100М, 100Н, Ом (2-х,3-х,4-х проводная схема подключения);
- Тип НСХ: R, S, В, J, E, T, K, N, L, мВ (2-х проводная схема подключения);
- Предел допускаемой основной погрешности: ±0,05%;
- Предел измерений от (-270)ºC до 1 800ºС;
- Взрывобезопасное исполнение с видом взрывозащиты «взрывонепроницаемая оболочка d» и видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia»;
- Сигнализация обрыва цепи: 3,8 мА; 23 мА;
- Гальваническая развязка цепей «вход/выход»;
- Цифровая обработка сигналов (фильтрация, линеаризация, компенсация);
- Компенсация влияния температуры окружающей среды на погрешность измерения;
- Контроль правильного подключения датчика и функционирования компонентов преобразователя;

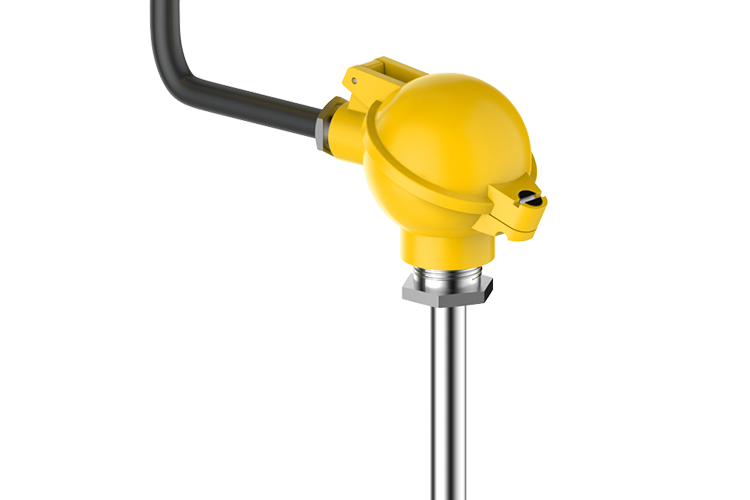

- Преобразователь может быть подключен к датчикам непосредственно (датчики устанавливаются в корпусе преобразователя) или дистанционное соединение (датчики подключаются к преобразователю с помощью кабеля).
- коммуникатор КАР-03;
- кнопки настройки под индикатором (не требуется дополнительных устройств и производится по месту);
- конвертер HART/USB (необходим ПК с ПО Raport, ПО поставляется в комплекте с конвертером), доступен как в проводном исполнении, так и беспроводном на базе протокола Bluetooth.
