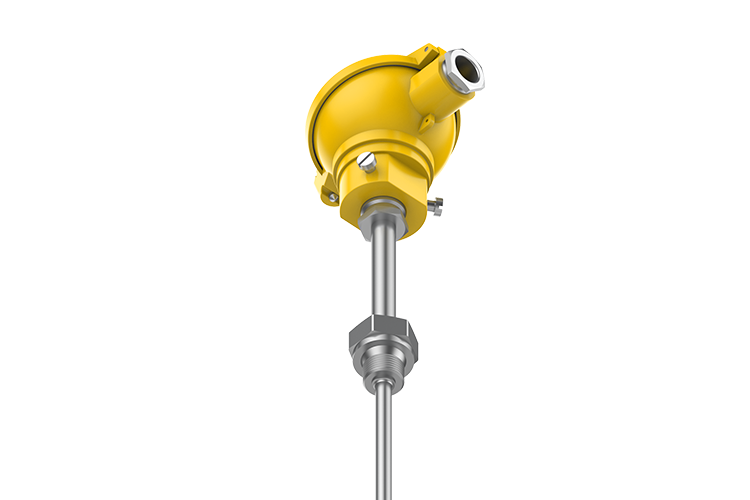

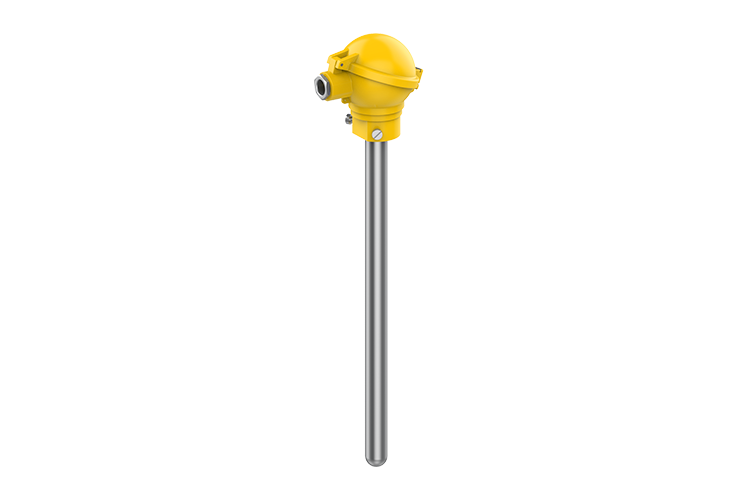

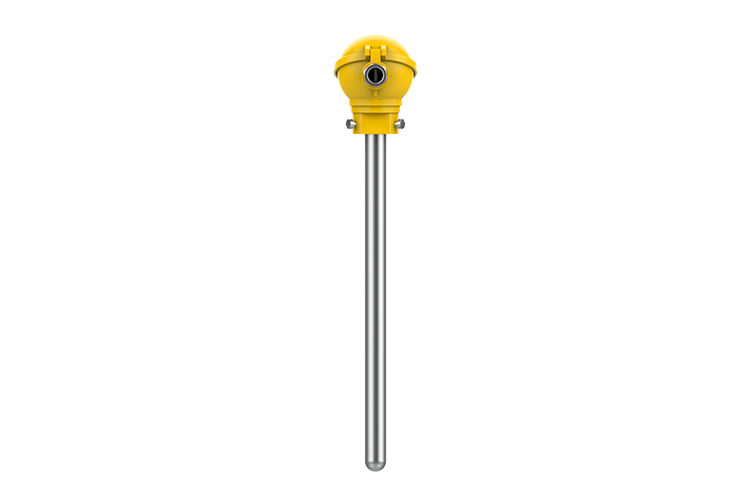

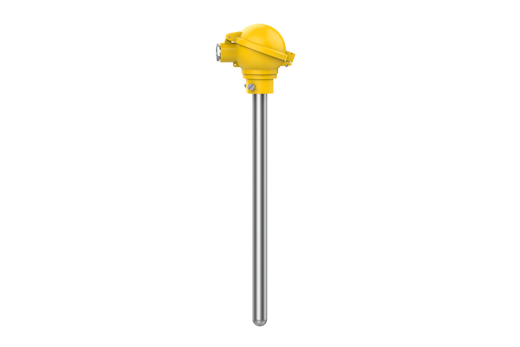

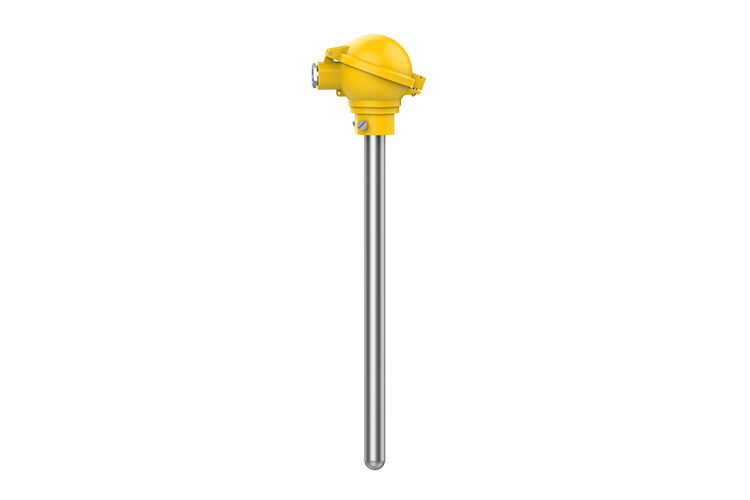

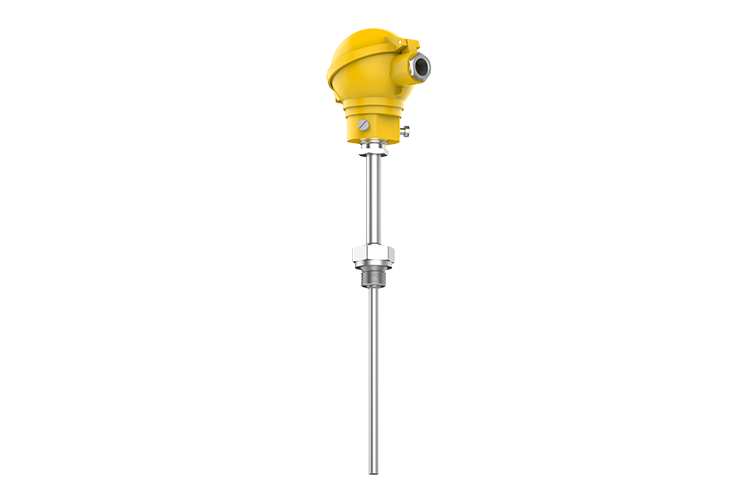

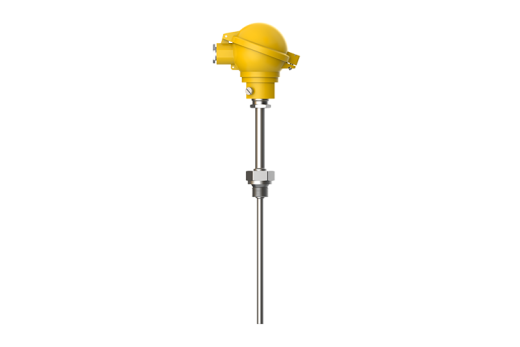

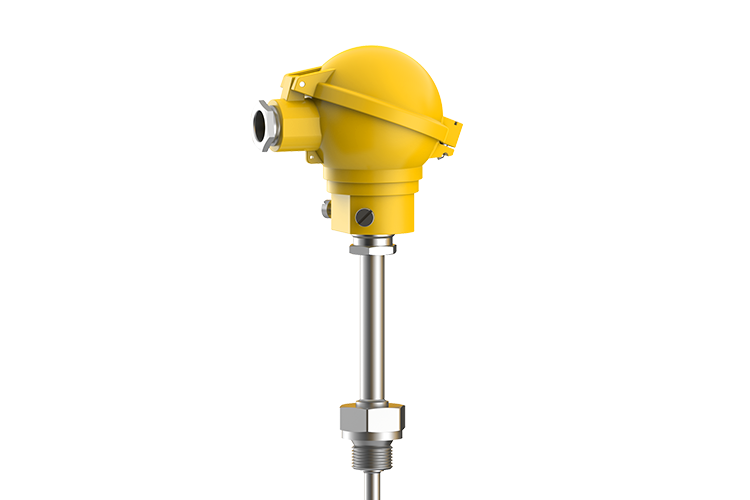

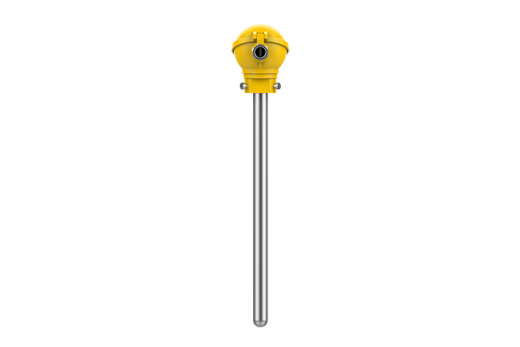

ДАТЧИКИ ТЕМПЕРАТУРЫ СЕРИИ CTR И CTU
Датчики температуры серии CTR и CTU предназначены для измерения и преобразования температуры среды в стандартную характеристику или унифицированный токовый сигнал 4-20 мА.
Они поддерживают различные типы чувствительных элементов (Pt 100, Pt 500, Pt 1000, J, K, S, T, L, N и их комбинации) и могут иметь различные схемы соединений (двух-, трех- и четырехпроводные).
Для коммутации проводов датчики температуры оснащаются зажимной колодкой KZ, изготовленной из керамики, что позволяет использовать датчики в условиях высокой температуры.
Для преобразования номинально-статической характеристики в унифицированный токовый сигнал 4 - 20 мА используются как преобразователи температуры встроенного типа (АТ, АТХ, GI, LI-24G, LI-24GX) так и предназначенные для крепления на DIN-рейку (ATL).
Для установки первичного преобразователя существуют следующие варианты исполнений: с подвижным заменяемым вкладышем, с подвижным вкладышем без вынесения монтажной головки, с подвижным вкладышем с вынесением монтажной головки, сварное без вынесения монтажной головки, сварное с вынесением монтажной головки.
Защитный корпус, монтажная часть и вынесение монтажной головки изготавливаются из нержавеющей стали 1H18N9T, рассчитанной на предельные температуры от (-196) ºC до 660 ºС. Кроме того, возможно гигиеническое исполнение из стали ANSI 316L, рассчитанное на предельные температуры от (-50) ºC до 180 ºС.
Защитный корпус изготавливается как стандартного прямого исполнения с диаметрами от 3 мм до 15 мм, так и специального – редуцированного (уменьшенный диаметр в месте срабатывания чувствительного элемента).

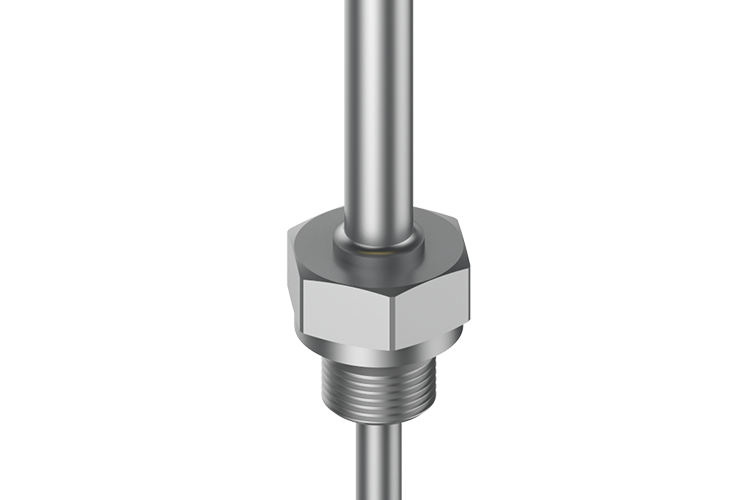

Монтажное присоединение при необходимости может быть изготовлено: резьбовое, фланцевое или гигиеническое.
Кроме того, наша компания изготавливает датчики температуры под зажимные соединения предназначенные для измерения медленно меняющихся высокотемпературных процессов. В данных преобразователях защитная оболочка может быть с диаметрами от 10 мм до 57 мм и изготавливается из жаропрочной стали (1.4841) и (или) керамической оболочки из Корунд 799.

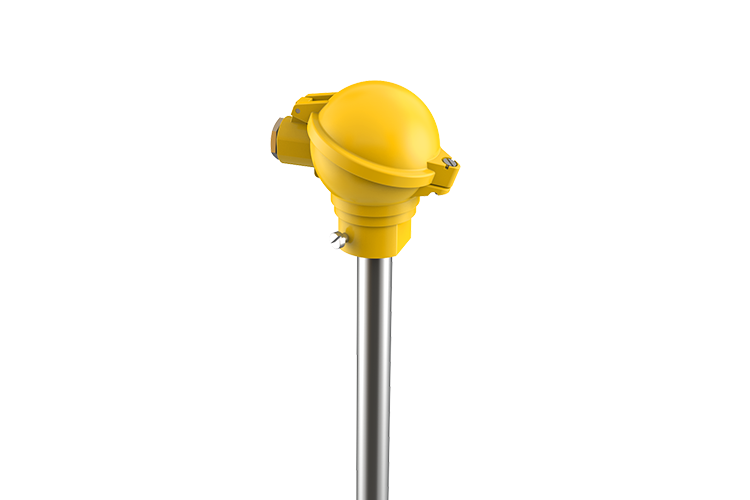

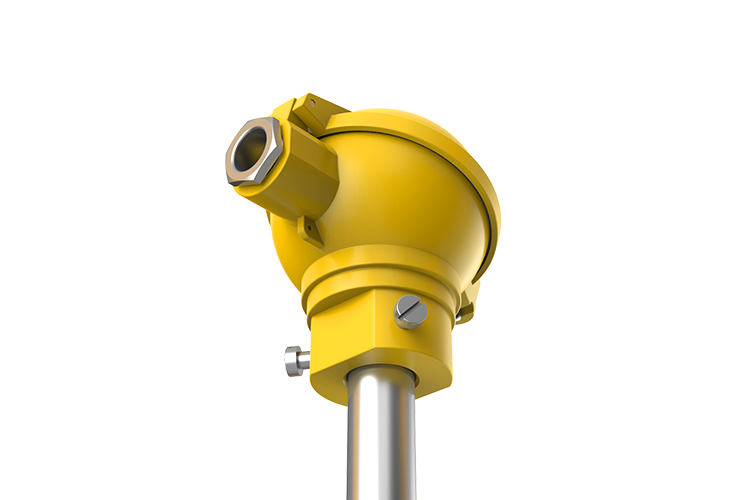

В зависимости от степени IP и конструктивного исполнения, монтажная головка может быть заказана в различных модификациях - AL50, AL70, AL70-2, AL85, AL85-2, ALZ, PZ.
Преобразователи температуры CTR и CTU могут быть изготовлены с классом допуска «А», «В», «С» для термопреобразователей сопротивления и классом допуска «1», «2», «3» для термопар.
Многообразие исполнений диаметров защитного корпуса, длин монтажной части, длин вынесения корпуса, всевозможных резьбовых, фланцевых, гигиенических присоединений, а также высокие метрологические характеристики и различные конструктивные особенности помогут подобрать датчик температуры для любых производственных процессов и отраслевых решений.
Особенности
- Высокие метрологические параметры;
- Возможность конфигурирования начала и конца диапазона для токового выхода 4 - 20 мА;
- Заменяемый измерительный элемент;
- Пределы измерений:
2. от (-40)ºC до 1 200ºС для термопар.
- Взрывобезопасное исполнение:
2. Ga/Gb Ex iа IIC «T6…T4» X (для преобразователей АТХ);
3. Ga/Gb Ex iа IIC «T6…T5» X (для преобразователей LI-24GX);
4. Ga/Gb Ex d IIB+H2«T6…T1» X (для преобразователей АТ, АТХ, GI-22, LI-24G, LI-24GX);
- Выходной сигнал: НСХ или 4 - 20 мА + HART;
- Напряжение питания для АТ, АТХ, GI-22, LI-24GI, LI-24GIX:
2. 10 - 35 В (для преобразователей GI-22);
3. 8,5 - 36 В (для преобразователей LI-24G);
4. 8,5 - 30 В (для преобразователей LI-24GХ).
- Сигнализация обрыва цепи, мА - 3,5; 3,6; 3,75; 3,8; 21; 21,5; 23;
- Различные типы процессных и электрических присоединений;
- Корпус из алюминия или нержавеющей стали.
