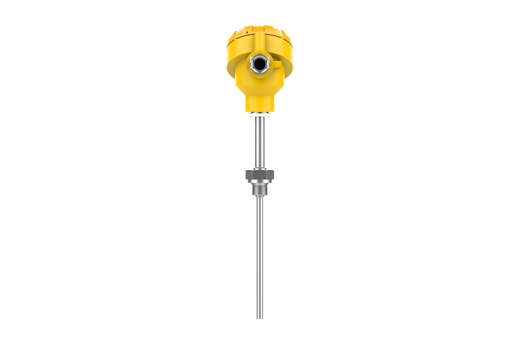

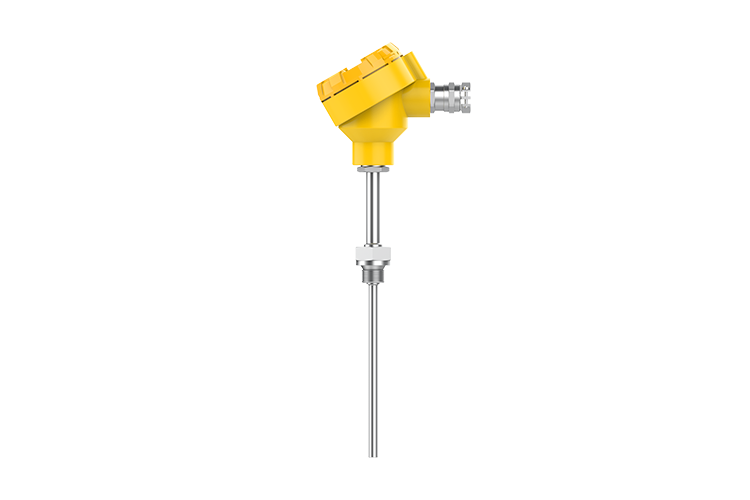

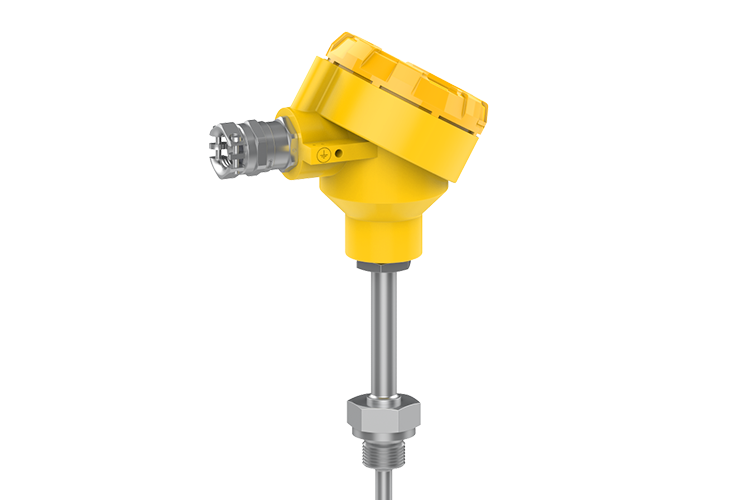

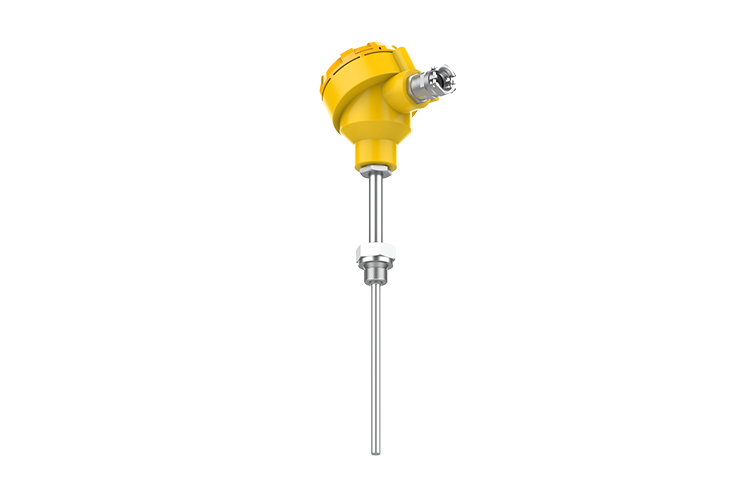

ДАТЧИК ТЕМПЕРАТУРЫ CTR/EXD
Применяется на предприятиях с повышенной категорией опасности.
Имеет взрывозащищенный корпус CTR(U)/Exd/ALZ, CTR(U)/Exd/ALW и предназначен для работы во взрывоопасных зонах с температурой измеряемой среды от -40 °С до +440°С.
В качестве первичного элемента применяются вставки с различными градуировками.
В корпусе — керамическая зажимная колодка KZ, туда же, для получения унифицированного сигнала, вмонтирован преобразователь AT (вход - Pt 100, выход - 4-20 мА) или универсальный преобразователь LI-24G (вход – любой для LI-24G, выход - 4-20 мА + HART).
Преобразователи температуры CTR(U)/Exd/ALW выполнены в алюминиевом двухсекционном корпусе – отсек электроники герметично отделен от клеммного отсека, а допустимое осевое вращение относительно термопреобразователя - 355°. Преобразователь стандартно оснащен ЖК-индикатором, с возможностью плавного поворота на угол до 90° и рабочей температурой от (-40) °С до +85 °С.
Для установки первичного преобразователя существуют следующие варианты исполнений: с подвижным заменяемым вкладышем, с подвижным вкладышем без вынесения монтажной головки, с подвижным вкладышем с вынесением монтажной головки, сварное без вынесения монтажной головки, сварное с вынесением монтажной головки.
Защитный корпус изготавливается как стандартного прямого исполнения с диаметрами от 3 мм до 15 мм, так и специального – редуцированного (уменьшенный диаметр в месте срабатывания чувствительного элемента).
Монтажное присоединение при необходимости может быть изготовлено: резьбовое, фланцевое или гигиеническое.

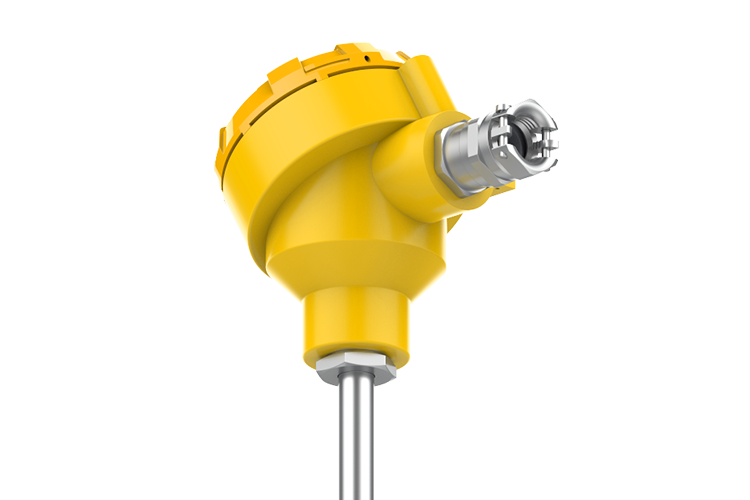

Монтажная головка типа ALZ (ALW) имеет степень защиты IP67 и может быть оснащена любым типом гермоввода сертифицированным по виду взрывозащиты «d».
Преобразователи температуры CTR и CTU могут быть изготовлены с классом допуска «А», «В», «С» для термопреобразователей сопротивления и классом допуска «1», «2», «3» для термопар.
Особенности
- Высокие метрологические параметры;
- Возможность конфигурирования начала и конца диапазона для токового выхода 4 - 20 мА;
- Заменяемый измерительный элемент;
- Пределы измерений: (-40)ºC - 440ºС;
- Взрывобезопасное исполнение:
Ga/Gb Ex d IIB+H2«T6…T1» X (для преобразователей АТ, LI-24G);
- Выходной сигнал: НСХ или 4 - 20 мА (4 - 20 мА + HART для преобразователей LI-24G);
- Напряжение питания для АТ, LI-24GI:
8,5 - 36 В (для преобразователей LI-24G);
- Напряжение питания для CTR(U)/Exd/ALW: 15 - 45 В;
- Сигнализация обрыва цепи, мА - 3,5; 3,6; 3,75; 3,8; 21; 21,5; 23;
- Различные типы процессных и электрических присоединений;
- Корпус из алюминия или нержавеющей стали.
