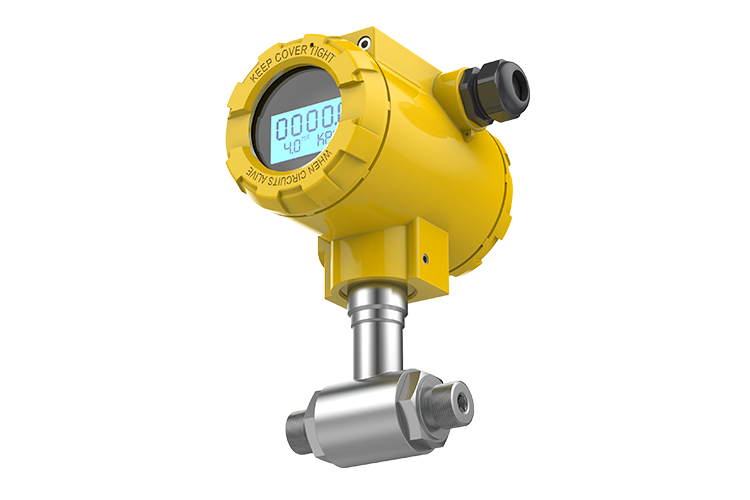

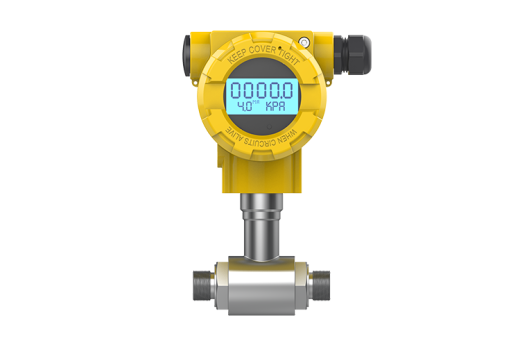

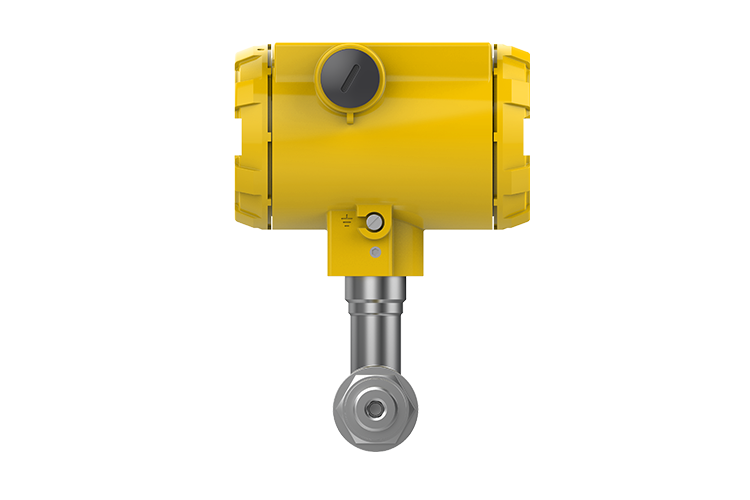

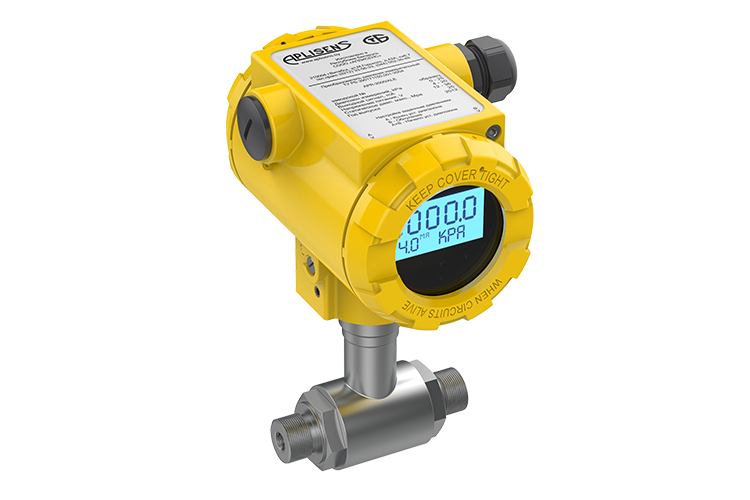

Преобразователь давления АРR- 2000/ALW (АРR-2000/ALE)

Преобразователь давления АРR-2000/ALW (АРR-2000/ALE) – самый высокоточный датчик разности давлений от торговой марки APLISENS. Основная приведённая погрешность от ±0,075%. Исходя из метрологических характеристик и конструктивных особенностей наиболее распространёнными отраслями потребления являются: нефтехимическая, газовая и энергетическая.

Особенности:

• Предел основной приведённой погрешности от ±0,075%;
• Пределы измерений: от (-50)-50 кПа, (-2,5)-2,5 кПа до 0-7,0 МПа;
• Взрывобезопасное исполнение (исключительно APR-2000/ALW):

Ga/GbExiаIICT4/T5/T6 X;

Ga/GbExiа/dIICT6/T5 X.

• Исполнение соответствующему уровню функциональной безопасности SIL2 — APR -2000.Safety/ALW (для исполнения Ех);
• Выходной сигнал:

4 - 20 мА + HART;

4 - 20 мА + HART, 0 – 20 мА + HART, 0-5 мА + HART (только APR -2000/ALE);

• Напряжение питания:

10 – 55 В (для общепромышленного исполнения APR-2000/ALW);

10,5 - 30 В (APR -2000/Ex/ALW);

13,5 - 55 В (APR -2000/Exd/ALW);

15 - 45 В В (APR -2000.Safety/ALW);

16 – 28 В (APR -2000.Safety/Ex/ALW);

10 – 36 В (для выходного сигнала 4-20 мА общепромышленного исполнения APR -2000/ALE);

• Настройка линейной, обратной, корнеизвлекающей характеристик;
• Цифровая термокомпенсация дополнительных погрешностей;
• Различные типы процессных и электрических присоединений;
• Исполнение с различными мембранными разделителями (как непосредственное, так и дистанционное соединение);
• Исполнение для измерения давления химически агрессивных и кислородсодержащих сред;
• Алюминиевый корпус с индикатором;
• Возможность корректировки „нуля”, выбора диапазона измерений и коэффициента демпфирования;
• Настройка преобразователя давления с кнопок на передней панели, без подключения дополнительных устройств;
• Опциональная расширенная термокомпенсация (-60) °С- 50 °С;
• Срок фиксирования выходного сигнала 0,5 сек.;
• Дополнительное электронное демпфирование 0 - 30 сек.;
• Диапазон температур окружающей среды (-40) - 80 °C для присоединения типа С (либо СН) и стандартной термокомпенсации (-25) - 80 °С;

• Диапазон температур среды измерения (-50) - 120 °C. Свыше 120 °C рекомендуется измерение с использованием мембранных разделителей либо импульсных трубок.

Для настройки преобразователя доступны 3 варианта:

• кнопки настройки под индикатором (не требуется дополнительных устройств и производится по месту);
• коммуникатор КАР-03;
• конвертер HART/USB (необходим ПК с ПО Raport, ПО поставляется в комплекте с конвертером), доступен как в проводном исполнении, так и беспроводной на базе протокола Bluetooth.

Для данного исполнения датчика перепада давлений доступно два вида процессных присоединений: «Р» и «С» («СН»).

Присоединение типа «Р» предназначено для измерения процессов со статическим давлением до 4 МПа. Монтаж импульсных линий с приемником давления датчика происходит при помощи соединений ниппельных навертных. Очень удобно использование двух игольчатых одноходовых вентильных блоков VM-MO, которые монтируются с приемником давления при помощи «римской гайки». В ином случае, возможен монтаж одноходовых либо двухходовых вентильных блоков (VM-1, VM-2) в местах отбора процесса или на импульсных линиях в удобном для этого месте.

Присоединения типа «С» и «СН» предназначены для прямого монтажа с трех и пяти ходовыми вентилями. Возможно измерение процессов со статическим давлением до 40 МПа. Тип «С» предполагает горизонтальный подвод импульсных линий , а тип «СН» - вертикальный. Монтаж импульсных линий происходит непосредственно к трехходовым или пятиходовым вентильным блокам. При этом внутренняя резьба и исполнение самих ниппельных соединений многообразна и выполняется на усмотрение заказчика. Для установки датчика на стенде используются крепление «U» - для плоской поверхности, либо крепление «С-2» - для плоской поверхности или трубы 2".

Для работы в агрессивной среде смачиваемые части преобразователя могут быть изготовлены из сплава Hastelloy C. Также доступно исполнение «Кислород», в котором контактирующие с измеряемой средой части датчика давления и его монтажные элементы изготовлены без использования технических масел.

Кроме того, СООО «АПЛИСЕНС» предлагает широкий выбор закладных конструкций, которые могут оказаться полезными при установке датчика на линии: ниппели для приварки импульсных трубок, переходники, штуцеры для сварки, кольцевые трубки для снижения температуры измеряемой среды и многое другое.

При необходимости заказа датчика без индикатора предлагаем ознакомится с модификацией APR-2000.
