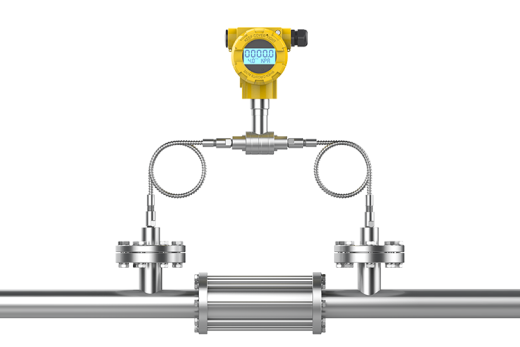

ПРЕОБРАЗОВАТЕЛЬ APR-2200
Преобразователь АРR-2200 предназначен для измерения разности давлений различных сред (газ, пар и жидкость) с использованием мембранных сепараторов.
Чаще всего применяется для:
— измерения уровня в резервуарах,
— измерения плотности,
— измерения перепада давления на фильтрах.
Измерительный элемент — пьезорезистивная кремниевая структура с компенсационными мембранами.
Модель преобразует сигнал в унифицированный токовый (4-20 мА) и цифровой сигналы HART. Электронный блок в защищенном корпусе с IP65 (исполнение «PD») или IP66 (исполнение «PZ»).
Кроме того, возможно исполнение АРR-2200/ALW в алюминиевом двухсекционном корпусе – отсек электроники герметично отделен от клеммного отсека, а допустимое осевое вращение относительно штуцера - 355°. Преобразователь стандартно оснащен ЖК-индикатором, с возможностью плавного поворота на угол до 90° и рабочей температурой от -40 °С до +85 °С. Электрическое подключение преобразователя осуществляется через сальниковый гермоввод, различного конструктивного исполнения и с различной степенью IP. Также, вместо сальникового ввода опционально доступно электрическое подключение исполнения «PD», которое осуществляется штепсельным четырехпиновым разъемом согласно DIN43650 со степенью защиты IP65.
Исходя из метрологических характеристик и конструктивных особенностей наиболее распространёнными отраслями потребления являются: нефтехимическая, газовая и энергетическая (например измерение уровня в барабане котла).
Особенности:
- Предел основной приведённой погрешности от ±0,1%;
- Пределы измерений: от (-16)-16 кПа до (-160)-1600 кПа;
- Взрывобезопасное исполнение:
Ga/GbExiа/dIICT6/T5 X. (только для исполнения «ALW»).
- Выходной сигнал:
- Напряжение питания:
10,5 - 30 В (APR -2200/Ex/ALW);
13,5 - 55 В (APR -2200/Exd/ALW).
- Цифровая термокомпенсация дополнительных погрешностей;
- Различные типы электрических присоединений;
- Специальное исполнение APR-2200/ALW-L – с вынесенным измерительным элементом (до 25 метров);

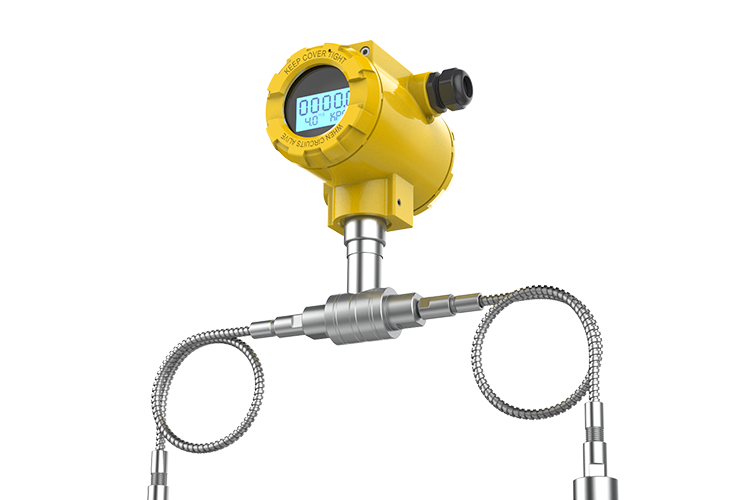

- Исполнение с различными мембранными разделителями (как непосредственное, так и дистанционное);

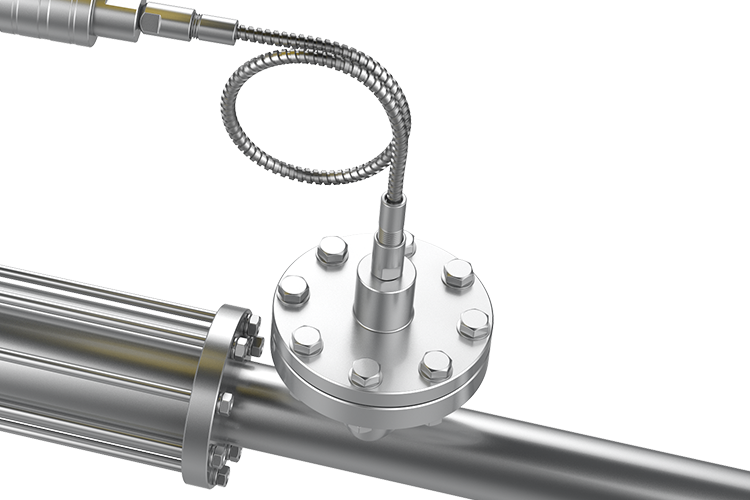

- При дистанционном измерении, суммарная длина капилляров на обе камеры измерительного модуля может достигать 16 метров;
- Исполнение для измерения давления химически агрессивных и кислородсодержащих сред;
- Алюминиевый корпус с индикатором;
- Возможность корректировки „нуля”, выбора диапазона измерений и коэффициента демпфирования;
- Настройка преобразователя давления с кнопок на передней панели, без подключения дополнительных устройств.
- кнопки настройки под индикатором в исполнении «ALW» (не требуется дополнительных устройств и производится по месту);
- коммуникатор КАР-03;
- конвертер HART/USB (необходим ПК с ПО Raport, ПО поставляется в комплекте с конвертером), доступен как в проводном исполнении, так и беспроводной на базе протокола Bluetooth.
