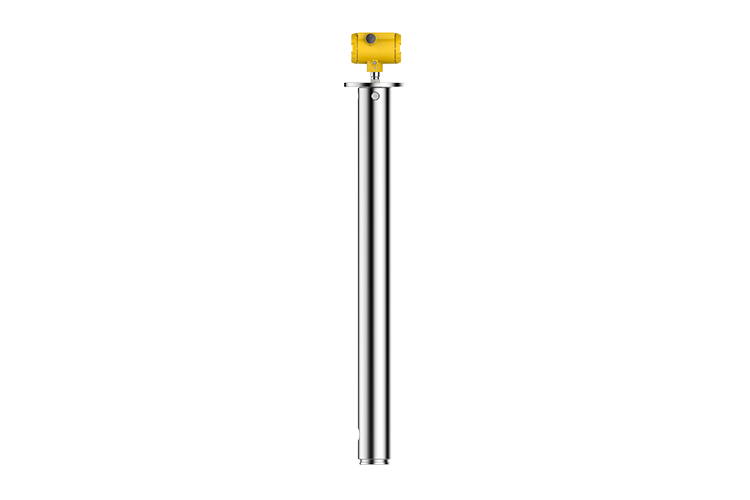

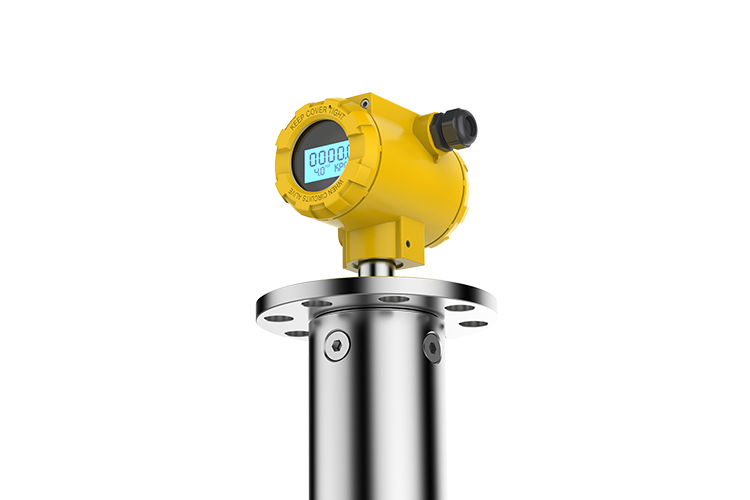

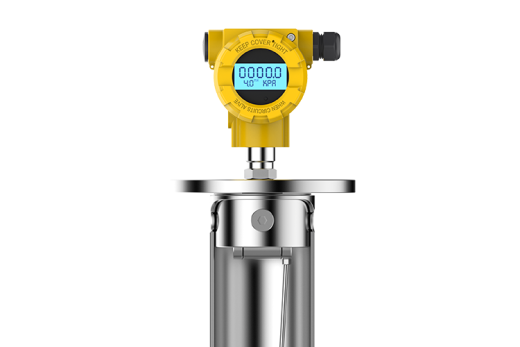

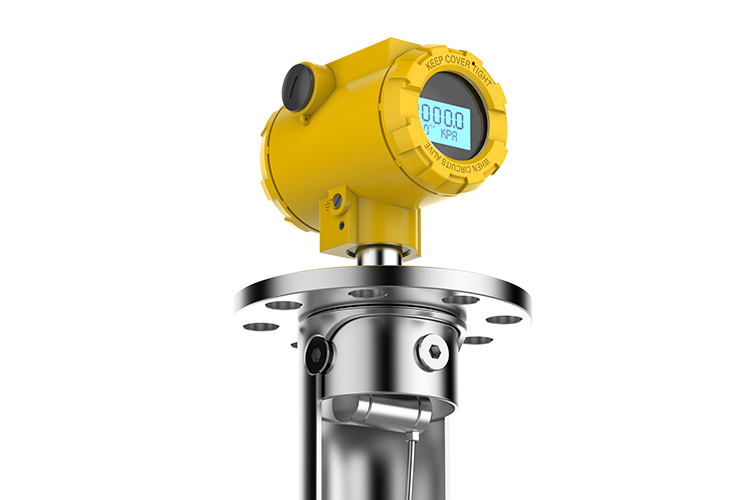

ГИДРОСТАТИЧЕСКИЙ УРОВНЕМЕР ДЛЯ ЗАКРЫТЫХ ЕМКОСТЕЙ АРR- 2000Y
Уровнемер АРR- 2000Y предназначен для измерения уровня в подземных резервуарах газонаполнительных станций, а также в других отраслях.
Его особенность — возможность измерения разности давлений с использованием одного монтажного фланца, что особенно важно при работе с подземными резервуарами, где доступ к нижней точке отбора ограничен.

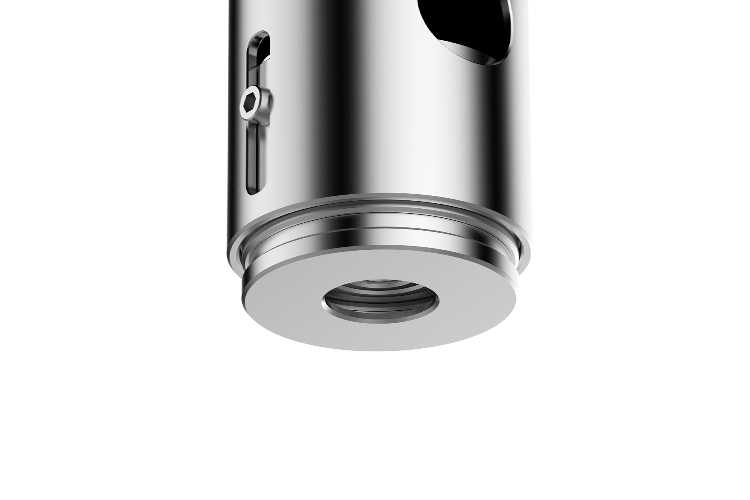

В качестве измерителя уровня используется преобразователь разности давлений APR-2000 с доработанной конструкцией и одной выносной мембраной снизу уровнемера. Верхняя камера – открытая и позволяет скомпенсировать статическое давление паровой фазы. Преобразуемой величиной остается только гидростатическое давление в ёмкости, измеряемое на уровне мембраны нижнего разделителя, где фактически измеряемое давление является суммой гидростатических давлений жидкой и паровой фаз среды измерения. В подавляющем большинстве случаев плотность паровой фазы очень мала в сравнении с плотностью жидкой, а поэтому ею можно пренебречь. Таким образом измеряемое гидростатическое давление связано только с высотой столба жидкой фазы и может быть использовано для её отображения. Для сред с большой плотностью паровой фазы (например, пропан) уровень, определенный по данной методике, можно представить, как теоретический уровень жидкой фазы, который получился бы при суммировании действительной жидкой фазы и конденсата паровой фазы.
Особенности
- Глубина резервуаров до 6,0 м;
- Основная погрешность 0,16 %;
- Выходной сигнал 4 - 20 мА + HART;
- Взрывобезопасное исполнение 0ExiaIICT4/T5/T6 X, 1ExdIICT5/T6 X;
- Рабочее статическое давление до 4 МПа;
- Диапазон плотности среды измерения: до 1,1 г/см3, (свыше только по согласованию с производителем);
- Максимальная температура среды измерения: до 160 °С, только PZ;
- Материал трубы на выбор: алюминий/нержавеющая сталь.
