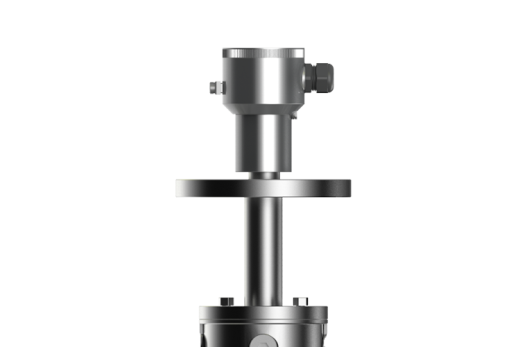

ГИДРОСТАТИЧЕСКИЙ ПЛОТНОМЕР APR- 2200D

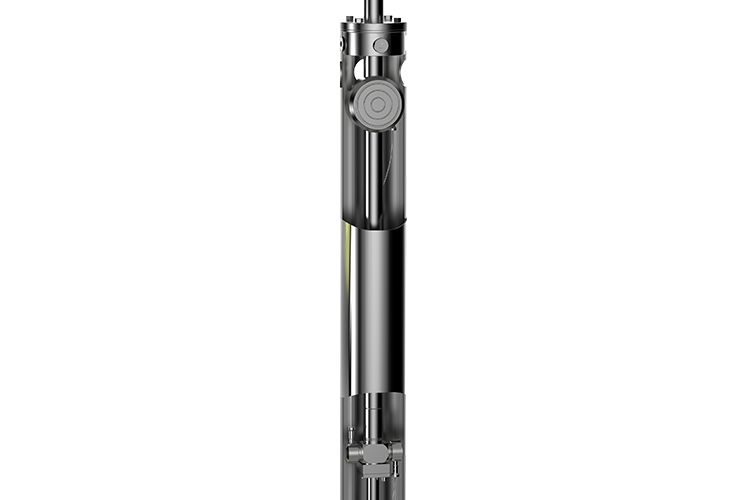

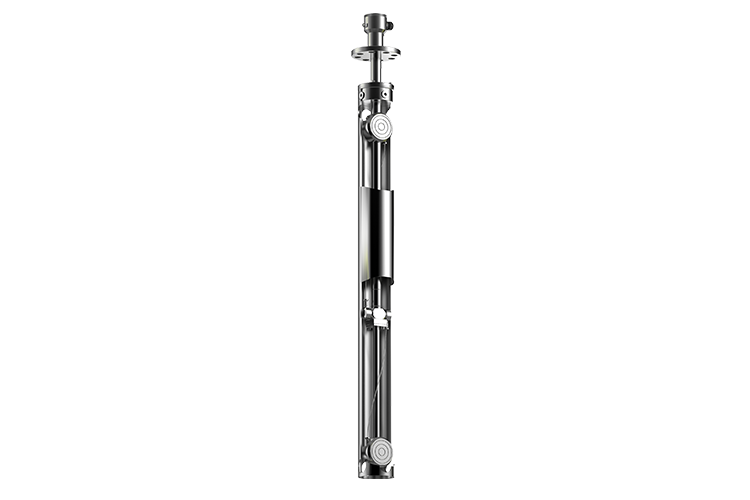

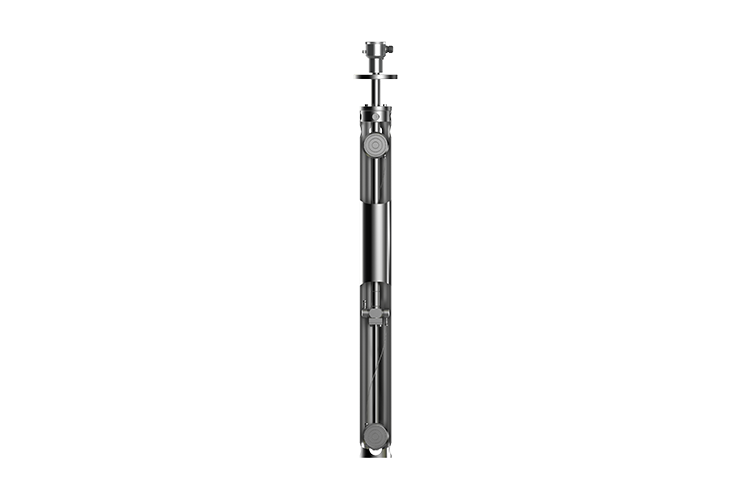

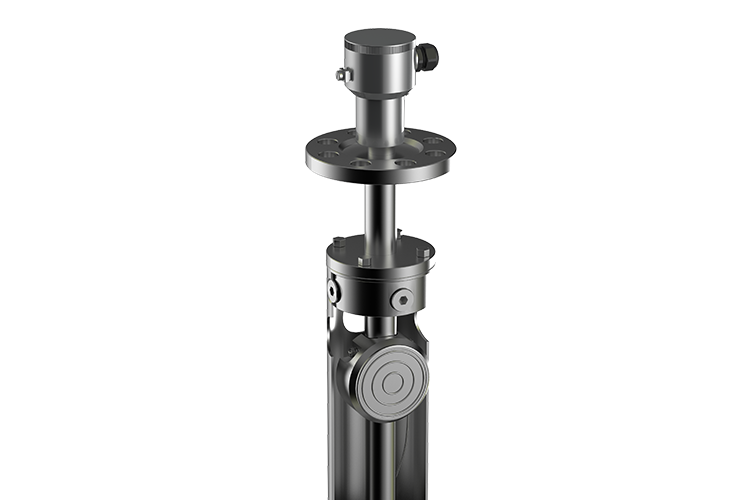

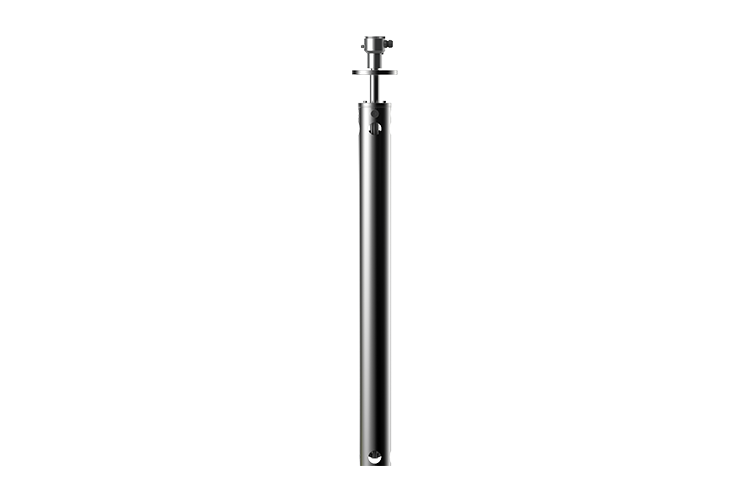

Плотномер APR-2200D базируется на интеллектуальном преобразователе разности давлений с двумя дистанционными разделителями. Мембранные разделители, расположенные на расстоянии 680 мм друг от друга по высоте, помещены в защитную трубу диаметром 80 мм вместе с преобразователем.
Прибор должен быть установлен строго вертикально. Измерение возможно только при наличии среды в обеих камерах преобразователя.
Принцип измерения. Входным сигналом для плотномера является разность давлений на обоих разделителях. Так как расстояние между разделителями фиксированное, то исходя из законов физики, изменение плотности будет линейно зависеть от изменения разности давлений. Эту разность процессор преобразует в аналоговый сигнал 4-20 мА и цифровой на базе протокола HART. Классический плотномер APR-2200D отлично подходит для измерения плотности нефтепродуктов, жидкого топлива, различных пищевых сиропов и иных сред, неагрессивных по отношению к стали 316Lss.
Для загрязнённых или абразивных сред рекомендуем применять плотномер с разделителями типа S-WOL. Плюсом данного решения является возможность заказа различного расстояния между разделителями, а также доступность самостоятельного его изменения потребителем. Это позволяет использовать его не только как плотномер, (например, для буровых растворов), но и как измеритель уровня раздела фаз – изменение измеряемой плотности является линейной функцией от уровня раздела между разнородными жидкостями.
Внимание! После изменения расстояния калибровка – обязательна!
Как и в первом случае обязательным условием является нахождение обоих разделителей в контролируемых средах.
Особенности:
- Диапазон измерения плотности 0 - 1,0 г/cм³ или 0 - 2,0 г/cм³;
- Основная приведенная погрешность 0,1 %;
- Выходной сигнал 4 - 20 мA + HART;
- Искробезопасное исполнение 0ExiаIICT4/T5 X;
- Предельно-допускаемое рабочее статическое давление до 4 МПа.
