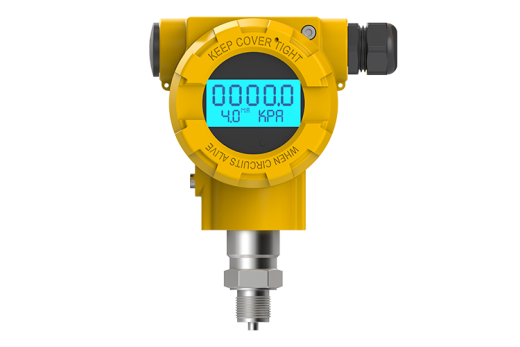

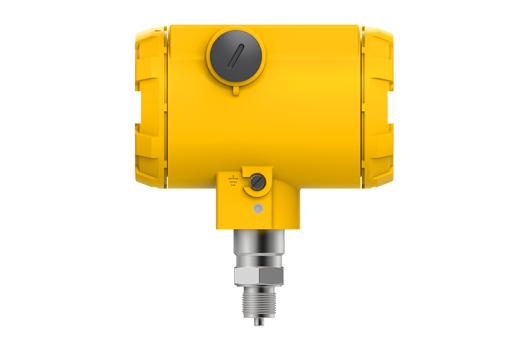

Преобразователь давления APC-2000/ALW (ALE)
Преобразователь давления АРС-2000/ALW(ALE) - Высокоточный датчик с основной приведенной погрешностью от 0,05%. Предназначен для измерения избыточного, вакуумметрического и абсолютного давления газа, пара и жидкости.
Имеет пьезорезистивную кремниевую структуру, встроенную в приемник давления с разделительной мембраной и манометрической жидкостью.
Сигнал с измерительного элемента преобразуется в токовый и цифровой сигналы по протоколу HART.
Для надежности применена многомостовая схема.

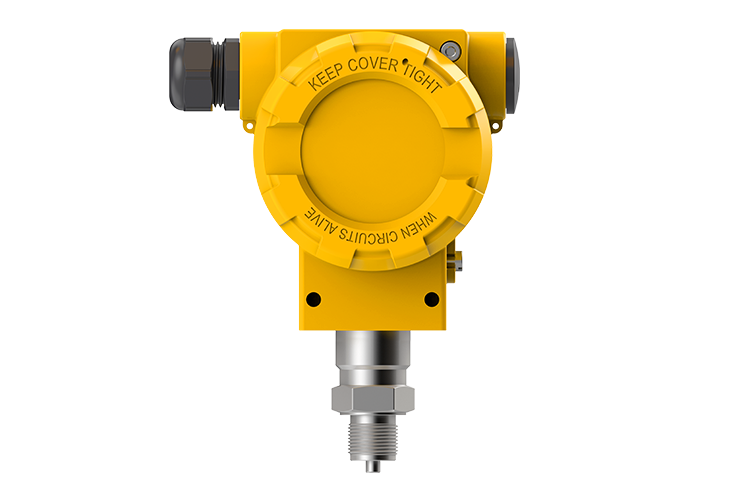

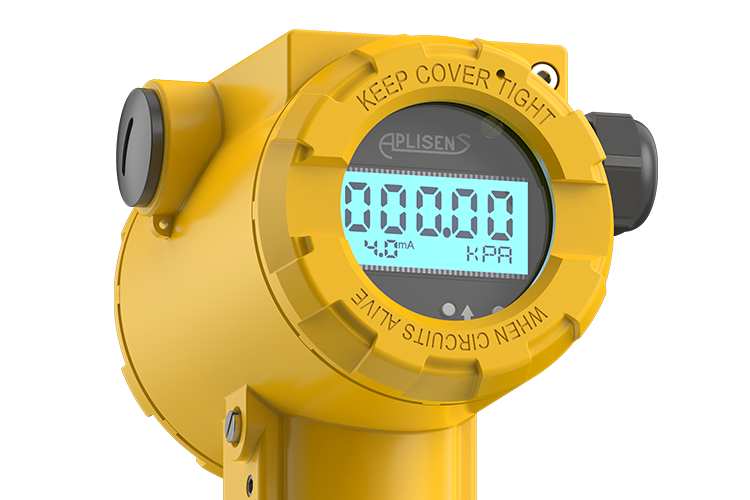

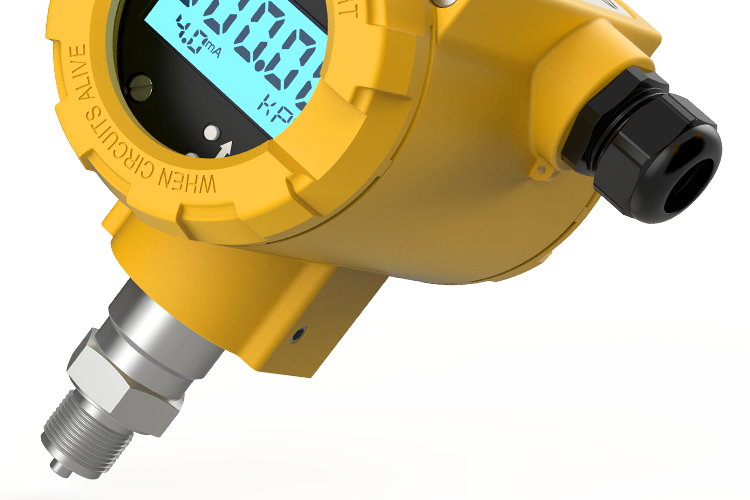

Преобразователь выполнен в алюминиевом корпусе с отдельным отсеком для электроники и допустимым осевым вращением на 355°. Он также оснащен ЖК-индикатором с возможностью поворота на 90° и работает при температуре от -40 °С до +85 °С.
Отрасли применения: нефтехимическая, газовая, энергетическая.
Подробности
Имеет пьезорезистивную кремниевую структуру, встроенную в приемник давления с разделительной мембраной и манометрической жидкостью.
Сигнал с измерительного элемента преобразуется в токовый и цифровой сигналы по протоколу HART.
Для надежности применена многомостовая схема.
Преобразователь выполнен в алюминиевом корпусе с отдельным отсеком для электроники и допустимым осевым вращением на 355°. Он также оснащен ЖК-индикатором с возможностью поворота на 90° и работает при температуре от -40 °С до +85 °С.
Отрасли применения: нефтехимическая, газовая, энергетическая.
Преобразователь давления APC-2000/ALW (ALE)
Особенности
- Предел основной приведённой погрешности от 0,05%;
- Пределы измерений:
- избыточное давление – от 0-0,1 кПа до 0-100 МПа;
- абсолютное давление – от 0-10 кПа до 0-30 МПа;
- избыток-вакуум – от (-0,1)-0,1 кПа до (-0,1)-7,0 МПа;
- Взрывобезопасное исполнение (исключительно APC-2000/ALW):
- Ga/GbExiаIICT4/T5/T6 X;
- ExdbIICT6/T5/T4;
- Исполнение соответствующему уровню функциональной безопасности SIL2 — APC-2000.Safety/ALW;
- Выходной сигнал:
- 4 - 20 мА + HART;
- 0 – 20 мА + HART, 0-5 мА + HART (только APC-2000/ALE);
- Напряжение питания:
- 10 – 55 В (для общепромышленного исполнения APC-2000/ALW);
- 10,5 - 30 В (APC-2000/Ex/ALW);
- 13,5 - 55 В (APC-2000/Exd/ALW);
- 15 - 45 В В (APC-2000.Safety/ALW)
- 16 – 28 В (APC-2000.Safety/Ex/ALW)
- 10 – 36 В (для выходного сигнала 4-20 мА общепромышленного исполнения APC-2000/ALE);
- Исполнение для измерения давления кислородсодержащих сред;
- Цифровая термокомпенсация дополнительных погрешностей;
- Различные типы процессных и электрических присоединений;
- Алюминиевый корпус с индикатором,
- Возможность корректировки „нуля”, выбора диапазона измерений и коэффициента демпфирования
- Настройка с кнопок на передней панели, без подключения дополнительных устройств.
- кнопки настройки под индикатором (не требуется дополнительных устройств и производится по месту);
- коммуникатор КАР-03;
- конвертер HART/USB (необходим ПК с ПО Raport, ПО поставляется в комплекте с конвертером), доступен как в проводном исполнении, так и беспроводной на базе протокола Bluetooth.
